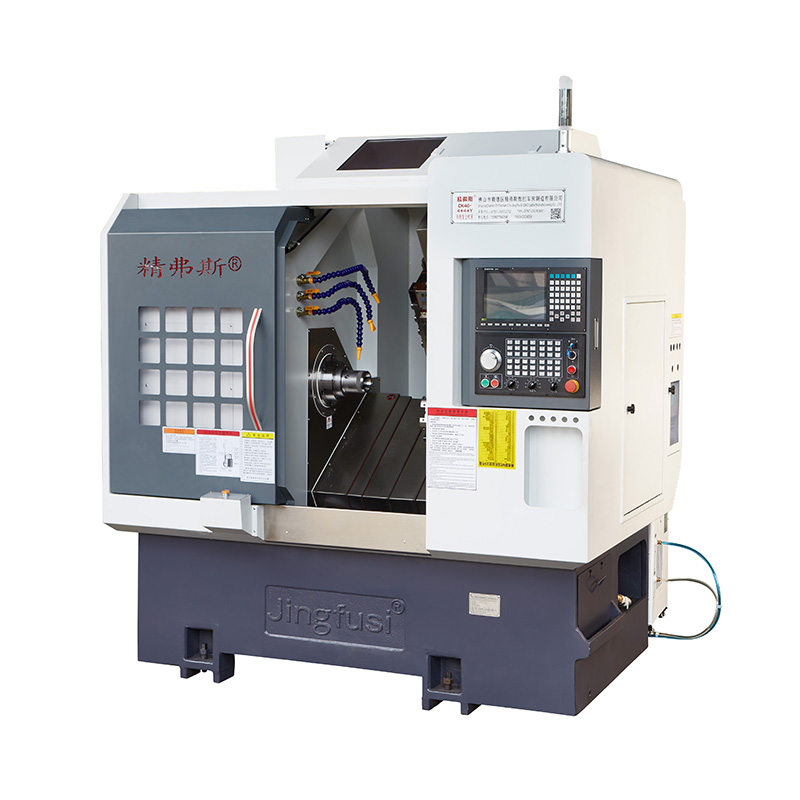

சி.என்.சி திருப்புதல் அரைக்கும் கலவை எந்திர மையம்

சி.என்.சி திருப்புதல் அரைக்கும் கலவை எந்திர மையம் சிக்கலான மற்றும் மிகவும் துல்லியமான ரோட்டரி கூறுகளை உற்பத்தி செய்வதற்கு ஏற்றது. இது ஒரே அமைப்பில் எந்திர நடவடிக்கைகளை பெரும்பான்மையை முடிக்க உதவுகிறது. இது துல்லியத்திற்கு உத்தரவாதம் அளிப்பது மட்டுமல்லாமல், உற்பத்தித்திறன் மற்றும் செலவு-செயல்திறனை மேம்படுத்துகிறது.

மாதிரி:CK46-4+4+Y

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

சி.என்.சி டர்னிங் அரைக்கும் கலவை எந்திர மையத்தின் பண்புகள்:

குறைக்கப்பட்ட கிளம்பிங்: பல கிளம்பிங் செயல்பாடுகளின் தேவையை குறைக்கிறது, செயல்திறன் மற்றும் துல்லியம் இரண்டையும் மேம்படுத்துகிறது.

விரைவான கருவி மாற்றங்கள்: அதிவேக கருவி மாற்றங்களை ஆதரிக்கிறது, மிகவும் வசதியான எந்திரத்திற்கு கருவி ஏற்பாட்டை எளிதாக்குகிறது.

விரிவான எந்திரம்: இறுதி முகங்கள் மற்றும் பக்கங்களின் கலப்பு செயலாக்கத்தை எளிதாக்குவதற்கு பலவிதமான செயல்பாடுகளை வழங்குகிறது, இது பல்துறை எந்திர திறன்களை செயல்படுத்துகிறது.

இயந்திர பயண வரைபடம்

CNC Turning Milling Compound Machining Center

தயாரிப்பு விவரங்கள்

அளவுரு பட்டியல்

உருப்படி	லேத் மாதிரி	அலகு	CK46-4+4+y	CK52-4+4+y
செயலாக்க நோக்கம்	படுக்கைக்கு மேல் ஆடுங்கள்	மிமீ	Ø 500
	அதிகபட்ச திருப்புதல் வெளிப்புற வட்ட நீளம்	மிமீ	320
	அதிகபட்ச பார் விட்டம்	மிமீ	Ø 45	Ø 51 ~ 55
முதன்மை அச்சு	சுழல் தலை வகை		A2-5	A2-6

	-துளை விட்டம் மூலம் சுழல்	மிமீ	Ø 56	66 66
	அதிகபட்ச சுழல் வேகம்	r/min	6000 (4500 என அமைக்கவும்)	4500 (3500 என அமைக்கவும்)
தீவனம்	X/z/y அச்சின் பயனுள்ள பயணம்	மிமீ	800/470/260

	X/z/y அச்சின் அதிகபட்ச விரைவான இயக்கம்	எம்/என்	24 (அமைத்தல் 18)/24 (அமைத்தல் 18)/15 (நிர்ணயித்தல் 8)
	X/z/y அச்சு திருகு தடி	மிமீ	32/32/25
	X/z/y அச்சு ரயில்	மிமீ	35/35/25
கத்தி கோபுரம்	எட்டு நிலைய சிறு கோபுரம்	பிசிக்கள்	8 நிலையங்கள், இரட்டை துளை கருவி வைத்திருப்பவர்களுடன் பொருத்தப்படலாம், 12 நிலையங்களுடன் விரும்பினால்
சக்தி தலை	பவர் ஹெட் கருவி வைத்திருக்கும் வடிவம்		ER25


	சக்தி தலை கருவி	பிசிக்கள்	Z- அச்சு 4+x- அச்சு 4, 4 கூடுதல் நிலையான கருவி வைத்திருப்பவர்கள் நிறுவப்பட்டுள்ளனர்
	சக்தி தலையின் அதிகபட்ச வேகம்	r/min	6000 (4000 என அமைக்கப்பட்டுள்ளது), பொதுவாக 4000 முதல் தயாரிப்புகளை செயலாக்க பயன்படுத்தலாம்
	சக்தி தலை தண்டு மற்றும் தண்டு இடையே தூரம்	மிமீ	65
மின் இயந்திரங்கள்	பிரதான மோட்டார் சக்தி/முறுக்கு	Kw / nm	புதிய தலைமுறை 7.5 கிலோவாட், 47.75 என்.எம். 80 க்கும் மேற்பட்ட செயலாக்க திறன் கொண்ட எஃகு பாகங்கள் விருப்பமாக 11 கிலோவாட், 70.03 என்.எம்

	X/z/y அச்சு மோட்டார் சக்தி/முறுக்கு	Kw / nm	1.3 கிலோவாட்/8.39 என்.எம்
	எக்ஸ்/இசட் பவர் ஹெட் மோட்டார் சக்தி/முறுக்கு	Kw / nm	1.7 கிலோவாட்/8 என்.எம்
	பவர் ஹெட் மோட்டரின் அதிகபட்ச வேகம்	r/min	5000
மற்றொன்று	சுழல் பொருத்துதல் பிரேக் சாதனம்		ஹைட்ராலிக் அழுத்தம்


	படுக்கை சாய்வு	°	35 °
	இயந்திர கருவி நீளம் x அகலம் x உயரம்	மிமீ	2200x1580x1900
	முழு இயந்திரத்தின் மொத்த எடை	கிலோ	3430
	மொத்த சக்தி	கிலோவாட்	13
	சராசரி மின் நுகர்வு	Kw / h	2

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை
முக்கிய சோதனை உருப்படி	திட்ட வரைபடம்	தொழிற்சாலை தரநிலை


சுழல் ரேடியல் துடிப்பு		வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும்	0.0035


எக்ஸ்-அச்சு மீண்டும் நிலை		எக்ஸ்-அச்சின் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Z- அச்சு மீண்டும் நிலை		Z அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Y- அச்சு மீண்டும் நிலை		Y அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.004


சி அச்சு மீண்டும் நிலை		சி-அச்சு நிலையான புள்ளியின் இடமாற்றத்தைக் கண்டறிந்து, குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்	20 வில் விநாடிகள்


சி அச்சு நிலை ரோட்டரி		சி-அச்சின் சீரற்ற நிலை துல்லியத்தைக் கண்டறியவும், குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய சுமார் 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் அமைப்புகளை சரிபார்க்கவும்	72 வில் விநாடிகள்


பவர் ஹெட் கிளம்பிங் பீட்		கூம்பு துடிப்பு	0.015

பவர் ஹெட் கிளம்பிங் பீட்		கிளம்பிங் அடித்தல்	0.01

வாடிக்கையாளர் எக்ஸ்/இசட்/ஒய் அச்சின் ஐஎஸ்ஓ அல்லது வி.டி 1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளலின் அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.
