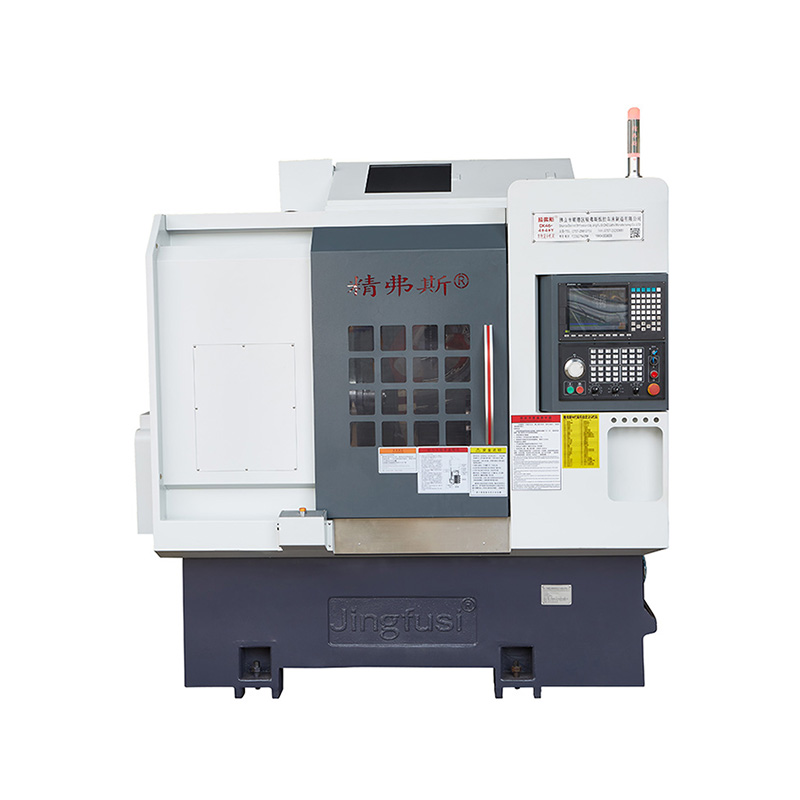

பொருளாதார திருப்பம்-மில் எந்திர இயந்திரம்

பாகங்கள் செயலாக்கத்தின் போது விறைப்புத்தன்மையை மேம்படுத்துவதற்காக ஜிங்ஃபுசி ® எகனாமிகல் டர்ன்-மில் எந்திர இயந்திரம் ஒரு சக்திவாய்ந்த சுழல் பிரேக் துணை பொறிமுறையுடன் வடிவமைக்கப்பட்டுள்ளது. நேரடி கருவி மாற்றும் கணினி கருவி மாற்றும் நடைமுறையின் சிக்கலான படிகளைச் சேமிக்கிறது மற்றும் கருவி மாற்றத்தின் இயங்கும் நேரத்தை குறைக்கிறது, திறமையான செயலாக்கத்தை அடைகிறது மற்றும் பயனர்களுக்கான செலவுகளைச் சேமிக்கிறது.

மாதிரி:CK76DTY

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஜிங்ஃபுசி ® எகனாமிகல் டர்ன்-மில் எந்திர இயந்திரம் 3-அச்சு (எக்ஸ், ஒய், இசட்) மல்டி-ஸ்டேஷன் கணினி எண்ணிக்கையில் கட்டுப்படுத்தப்பட்ட திருப்புமுனை மற்றும் அரைக்கும் கலவை லேத் ஆகும். இது ஒரு சாதனத்தில் திருப்புதல், அரைத்தல், துளையிடுதல், சலிப்பு, தட்டுதல் மற்றும் பிற செயல்பாடுகளை ஒருங்கிணைக்கிறது. இது இறுதி மற்றும் பக்க அரைத்தல், துளையிடுதல், தட்டுதல் மற்றும் பிற ஒருங்கிணைந்த செயலாக்கத்தை செய்ய முடியும். சிக்கலான வடிவங்கள் மற்றும் அதிக துல்லியமான தேவைகளுடன் சில ரோட்டரி பகுதிகளை செயலாக்குவது மிகவும் பொருத்தமானது. இது அனைத்து அல்லது பெரும்பாலான செயலாக்க படிகளை ஒரு கிளம்பிங் மூலம் முடிக்க முடியும். துல்லியத்தை உறுதி, செயல்திறனை மேம்படுத்துதல் மற்றும் செலவுகளைக் குறைத்தல்.

ஜிங்ஃபுசி இயந்திர பயண வரைபடம்

தயாரிப்பு விவரங்கள்

அளவுரு பட்டியல்

உருப்படி	லேத் மாதிரி	அலகு	Ck52dty	Ck76dty	CK46DTY
செயலாக்க நோக்கம்	சுழலின் அதிகபட்ச சுழற்சி விட்டம்	மிமீ	Ø 700
	அதிகபட்ச திருப்புதல் வெளிப்புற வட்ட நீளம்	மிமீ	520
	அதிகபட்ச பார் விட்டம்	மிமீ	55 55	Ø 72	Ø 45
முதன்மை அச்சு	அதிகபட்ச சுழல் வேகம்	r/min	4200 (3500 அமைத்தல்)	3200 (2000 அமைத்தல்)	6000 (4500 அமைக்கவும்)
	சுழல் தலை வகை		A2 - 6	A2 -8	A2 - 5
	-துளை விட்டம் மூலம் சுழல்	மிமீ	66 66	Ø 86	Ø 56
தீவனம்	X/z/y அச்சு அதிகபட்ச பக்கவாதம்	மிமீ	260/500/± 60
	90 ° பவர் ஹெட் சுழல் மையத்தின் வழியாக செல்கிறது	மிமீ	30
	X/z/y அச்சின் அதிகபட்ச விரைவான இயக்கம்	எம்/என்	24 (அமைத்தல் 16)/ 24 (அமைத்தல் 16)/ 14 (அமைத்தல் 8)
	X/z/y அச்சு திருகு தடி	மிமீ	40
	X/z/y அச்சு ரோலர் டிராக்	மிமீ	35/45/35
சக்தி சிறு கோபுரம்	சக்தி சிறு கோபுரம் மாதிரி (சக்தி கோபுரம்)	பி.எம்.டி.	BMT55
	பவர் ஹெட் கோலட்	என்பது	ER32
	நிலையான கருவி வைத்திருப்பவர் அளவு	மிமீ	25x25
	துளை வைத்திருப்பவர் ஷாங்க் விட்டம்	மிமீ	Ø32
மின் இயந்திரங்கள்	பிரதான மோட்டார் சக்தி/முறுக்கு	Kw / nm	11 கிலோவாட்/மதிப்பிடப்பட்ட 72 என்.எம்	15 கிலோவாட்/மதிப்பிடப்பட்ட 98nm	7.5 கிலோவாட்/மதிப்பிடப்பட்ட 47 என்.எம்
	X/z/y அச்சு மோட்டார் சக்தி/முறுக்கு	Kw / nm	யாஸ்காவா 2.9 கிலோவாட் /18.6nm，optional புதிய தலைமுறை 3.1 கிலோவாட் /15 என்.எம்
	கோபுர பவர் ஹெட் மோட்டரின் சக்தி/முறுக்கு	Kw / nm	புதிய தலைமுறை 3.1 கிலோவாட்/15 என்.எம்
	கோபுர பவர் மோட்டரின் அதிகபட்ச வேகம்	r/min	6000 (அமைத்தல் 4000), பொதுவான வேகம் .4000
	பவர் ஹெட் மோட்டார் சக்தி/முறுக்கு	Kw / nm	3.1 கிலோவாட்/15 என்.எம்
	மோட்டார் மாற்றும் சிறு கோபுரம் கருவியின் சக்தி/முறுக்கு	Kw / nm	புதிய தலைமுறை 1.0 கிலோவாட் /3.1 என்.எம்
டெயில்ஸ்டாக்	டெயில்ஸ்டாக் ஸ்ட்ரோக்	மிமீ	520
	டெயில்ஸ்டாக்கின் அதிகபட்ச ஹைட்ராலிக் ஸ்ட்ரோக்	மிமீ	100
	டெயில்ஸ்டாக் மேல் ஊசி கூம்பு துளை டேப்பர்	எம்.கே.	MOHS 5#
	நுனி மற்றும் சக் இடையே அதிகபட்ச தூரம்	மிமீ	690
மற்றொன்று	சுழல் பொருத்துதல் பிரேக் சாதனம்		ஹைட்ராலிக், விருப்ப நிரல்படுத்தக்கூடிய
	படுக்கை சாய்வு	°	30 ° அல்லது 15 °
	இயந்திர கருவி நீளம் x அகலம் x உயரம்	மிமீ	2500x1680x1900
	முழு இயந்திரத்தின் மொத்த எடை	கிலோ	5000 கிலோ
	மொத்த சக்தி	கிலோவாட்	20
	சராசரி மின் நுகர்வு	Kw / h	3

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை
முக்கிய சோதனை உருப்படி	திட்ட வரைபடம்	கண்டறிதல் முறை	தொழிற்சாலை தரநிலை


சுழல் ரேடியல் துடிப்பு		வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும்	0.0035


எக்ஸ்-அச்சு மீண்டும் நிலை		எக்ஸ்-அச்சின் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Z- அச்சு மீண்டும் நிலை		Z அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Y- அச்சு மீண்டும் நிலை		Y அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.004


சி அச்சு மீண்டும் நிலை		சி-அச்சு நிலையான புள்ளியின் இடமாற்றத்தைக் கண்டறிந்து, குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்	20 வில் விநாடிகள்


சி அச்சு நிலை ரோட்டரி		சி-அச்சின் சீரற்ற நிலை துல்லியத்தைக் கண்டறியவும், குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய சுமார் 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் அமைப்புகளை சரிபார்க்கவும்	72 வில் விநாடிகள்


பவர் ஹெட் கிளம்பிங் பீட்		கூம்பு துடிப்பு	0.015

பவர் ஹெட் கிளம்பிங் பீட்		கிளம்பிங் அடித்தல்	0.01

வாடிக்கையாளர் எக்ஸ்/இசட்/ஒய் அச்சின் ஐஎஸ்ஓ அல்லது வி.டி 1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளலின் அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.
