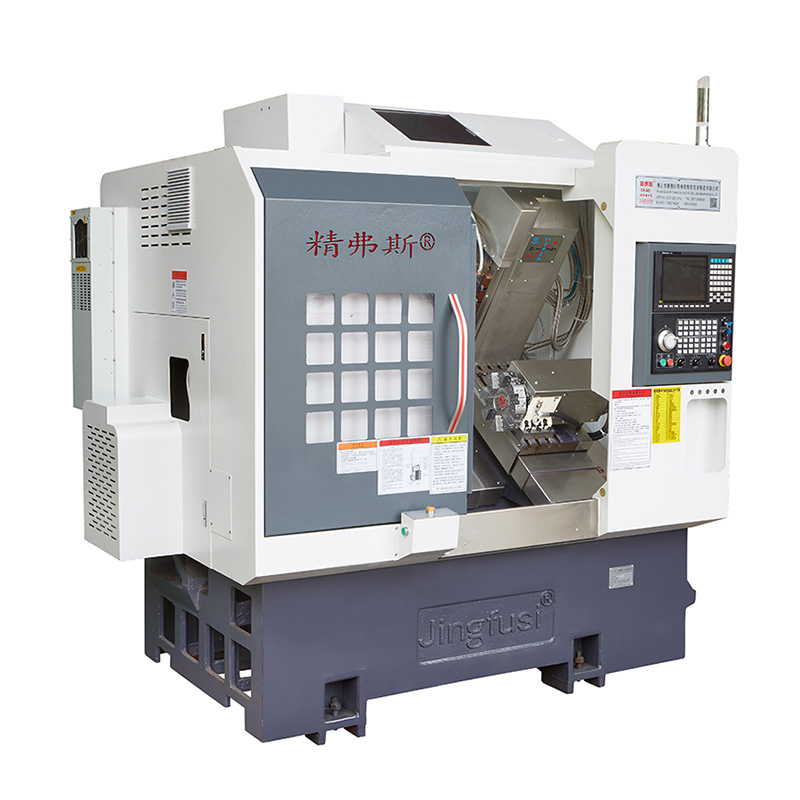

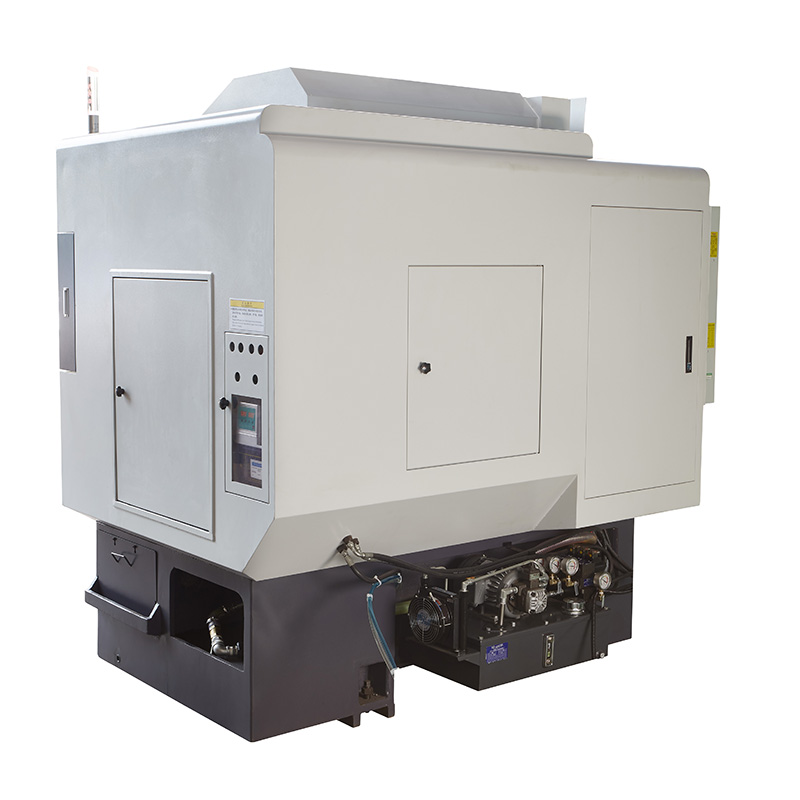

உயர் செயல்திறன் CNC திருப்புதல் மற்றும் அரைக்கும் இயந்திரம்

Jingfusi® உயர் செயல்திறன் CNC டர்னிங் மற்றும் அரைக்கும் இயந்திரம் ஒவ்வொரு பணியிலும் துல்லியம் மற்றும் துல்லியத்தை உறுதிப்படுத்த வலுவான, கனரக உருவாக்கம் மற்றும் மேம்பட்ட மென்பொருள் நிரலாக்கத்தைக் கொண்டுள்ளது. நீங்கள் துளைகளை துளைக்க வேண்டும், சிக்கலான வடிவங்களை வெட்ட வேண்டும் அல்லது உங்கள் பணிப்பொருளில் கண்ணாடி போன்ற பூச்சுகளை அடைய வேண்டும் என்றால், எங்கள் இயந்திரம் வேலை செய்ய வேண்டும்.

மாதிரி:CK52-5+5+Y

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

விண்ணப்பங்கள்

எங்கள் Jingfusi® உயர் செயல்திறன் CNC டர்னிங் மற்றும் அரைக்கும் இயந்திரத்தின் முக்கிய நன்மைகளில் ஒன்று அதன் பல்துறை திறன் ஆகும். பலவிதமான கருவி விருப்பங்களுடன், எங்கள் இயந்திரம் பல்வேறு திருப்புதல், அரைத்தல் மற்றும் துளையிடல் செயல்பாடுகளைச் செய்ய முடியும், இது சிறிய அளவிலான உற்பத்தி அல்லது பெரிய அளவிலான உற்பத்தித் திட்டங்களுக்கு சரியான தேர்வாக அமைகிறது.

பயனர் நட்பு இடைமுகம்

அதன் மேம்பட்ட திறன்கள் உங்களை பயமுறுத்த வேண்டாம். எங்களின் உயர்-திறனுள்ள CNC டர்னிங் மற்றும் மைலிங் மெஷின், அனைத்து அனுபவ நிலைகளிலும் உள்ள வல்லுநர்கள் செயல்படுவதை எளிதாக்கும் ஒரு உள்ளுணர்வு பயனர் இடைமுகத்தைக் கொண்டுள்ளது. ஊடாடும் தொடுதிரை காட்சி மற்றும் பயனர் நட்பு மென்பொருள் மூலம், நீங்கள் மிகவும் சிக்கலான பணிகளை கூட நம்பிக்கையுடன் நிரல் செய்து செயல்படுத்தலாம்.

திறமையான பணிப்பாய்வு

எங்கள் இயந்திரத்தின் வடிவமைப்பின் மையத்தில் செயல்திறனுக்கான முக்கியத்துவம் உள்ளது. ஒரே சுழற்சியில் பல பணிகளைச் செய்ய இயந்திரத்தை திட்டமிடலாம், உற்பத்தி நேரத்தைக் குறைக்கிறது மற்றும் செயல்திறனை அதிகரிக்கிறது. கூடுதலாக, எங்கள் இயந்திரம் அதிவேக ஸ்பிண்டில் கொண்டுள்ளது, இது வேகமான வெட்டு வேகத்தை செயல்படுத்துகிறது, இதனால் உற்பத்தித்திறனை மேலும் மேம்படுத்துகிறது.

முரட்டுத்தனமான ஆயுள்

எங்கள் வாடிக்கையாளர்களுக்கு நம்பகத்தன்மையே முதன்மையானது என்பதை நாங்கள் புரிந்துகொள்கிறோம். அதனால்தான் எங்களின் உயர் திறன் கொண்ட CNC டர்னிங் மற்றும் அரைக்கும் இயந்திரத்தை கடினமான, நீடித்த பொருட்களைக் கொண்டு அதிக பயன்பாட்டிற்குத் தாங்கி நிற்கும். கூடுதலாக, வழக்கமான பராமரிப்பு மற்றும் பராமரிப்பு ஆகியவை நேரடியானவை, உங்கள் இயந்திரத்தை வரவிருக்கும் ஆண்டுகளில் சிறந்த இயக்க நிலையில் வைத்திருப்பதை எளிதாக்குகிறது.

முடிவில், எங்கள் Jingfusi® உயர் செயல்திறன் CNC திருப்புதல் மற்றும் அரைக்கும் இயந்திரம் உங்கள் உற்பத்தி செயல்முறைகளை தானியங்குபடுத்துவதற்கும் செயல்திறனை மேம்படுத்துவதற்கும் உதவும் ஒரு சக்திவாய்ந்த மற்றும் பல்துறை கருவியாகும். நீங்கள் பெரிய அளவிலான ரன்களை உற்பத்தி செய்தாலும் அல்லது தனிப்பயனாக்கப்பட்ட, ஒரு வகையான பாகங்களை உற்பத்தி செய்தாலும், சிறந்த தரமான முடிவுகளை எளிதாக அடைய எங்கள் இயந்திரம் உங்களுக்கு உதவும். ஒரு டெமோவை ஏற்பாடு செய்து, எங்கள் தயாரிப்பு உங்களுக்காக என்ன செய்ய முடியும் என்பதை நீங்களே பார்க்க இன்றே எங்களைத் தொடர்பு கொள்ளுங்கள்.

இயந்திர பயண வரைபடம்

தயாரிப்பு விவரங்கள்

அளவுரு பட்டியல்

பொருள்	உள்ளடக்கம்	அலகு	CK46-5+5+Y	CK52-5+5+Y
செயலாக்க நோக்கம்	படுக்கைக்கு மேல் ஆடு	மிமீ	Ø 500
	அதிகபட்ச திருப்பு வெளி வட்ட நீளம்	மிமீ	320
	அதிகபட்ச பட்டை விட்டம்	மிமீ	Ø 45	Ø 51 ~ 55
முதன்மை அச்சு	அதிகபட்ச சுழல் வேகம்	ஆர்பிஎம்	6000 (4000 என அமைக்கப்பட்டது)	4500 (3500 என அமைக்கப்பட்டது)
	சுழல் தலை வகை		A2-5	A2-6
	துளை வழியாக சுழல் விட்டம்	மிமீ	Ø 56	Ø 66
ஊட்டி	X/Z/Y அச்சு அதிகபட்ச பக்கவாதம்	மிமீ	800/470/310
	X/Z/Y அச்சின் அதிகபட்ச வேகமான இயக்கம்	மீ/நிமிடம்	24 (அமைப்பு 18)/24 (அமைப்பு 18)/15 (அமைப்பு 8)
	X/Z/Y அச்சு திருகு கம்பி	மிமீ	32/32/25
	X/Z/Y அச்சு ரயில்	மிமீ	35/35/25
கத்தி கோபுரம்	எட்டு நிலைய சிறு கோபுரம்	பிசிஎஸ்	8 நிலையங்கள், இரட்டை துளை கருவி ஹோல்டர்களுடன் பொருத்தப்படலாம், விருப்பமான 12 நிலையங்கள்
சக்தி தலை	பவர் ஹெட் டூல் வைத்திருக்கும் வடிவம்		ER25
	சக்தி தலையின் அதிகபட்ச வேகம்	ஆர்பிஎம்	6000 (4000 என அமைக்கப்பட்டது), 4000 இலிருந்து தயாரிப்புகளை செயலாக்க பொதுவாகப் பயன்படுத்தலாம்
	அதிகபட்ச நிறுவல் துளையிடுதல் மற்றும் அரைக்கும் தலை விட்டம்	மிமீ	Ø 16
	பவர் ஹெட் ஷாஃப்ட் மற்றும் ஷாஃப்ட் இடையே உள்ள தூரம்	மிமீ	65
மின் இயந்திரங்கள்	முக்கிய மோட்டார் சக்தி/முறுக்கு	KW/Nm	7.5 KW/47.75NM, 80 மற்றும் அதற்கு மேற்பட்ட செயலாக்க திறன் கொண்ட எஃகு பாகங்களுக்கு விருப்பமான 11KW/70.03Nm
	X/Z/Y அச்சு மோட்டார் சக்தி/முறுக்கு	KW/Nm	யாஸ்காவா 1.8KW/11.5Nm. விருப்பமான புதிய தலைமுறை 2.4 KW/ரேட்டட் 11.5Nm
	X/Z பவர் ஹெட் மோட்டார் சக்தி/முறுக்கு	KW/Nm	2.4 KW/11.5NM
	பவர் ஹெட் மோட்டரின் அதிகபட்ச வேகம்	ஆர்பிஎம்	5000
மற்றவை	சுழல் பொருத்துதல் பிரேக் சாதனம்		ஹைட்ராலிக் அழுத்தம்
	படுக்கை சாய்வு	°	35°
	கத்தி மேசை தட்டு நீளம் X அகலம்	மிமீ	700X290
	இயந்திரக் கருவியின் நீளம் X அகலம் X உயரம்	மிமீ	2200X1580X2000
	முழு இயந்திரத்தின் மொத்த எடை	கே.ஜி	3430
	மொத்த சக்தி	கிலோவாட்	13
	சராசரி மின் நுகர்வு	kw/h	2

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை:
முக்கிய சோதனை உருப்படி	திட்ட வரைபடம்	தொழிற்சாலை தரநிலை


ஸ்பின்டில் ரேடியல் பீட்		வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும்	0.0035


X-அச்சு மீண்டும் நிலை		X-அச்சு மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும். குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும்.	0.003


Z-அச்சு மீண்டும் நிலை		Z அச்சில் மீண்டும் மீண்டும் நிலைநிறுத்துவதைக் கண்டறியவும். குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும்.	0.003


Y-அச்சு மீண்டும் நிலை		Y அச்சில் மீண்டும் மீண்டும் நிலைநிறுத்துவதைக் கண்டறியவும். குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும்.	0.004


சி அச்சு மீண்டும் நிலை		சி-அச்சு நிலையான புள்ளியின் இடமாற்றத்தைக் கண்டறியவும், குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும்	20 ஆர்க் வினாடிகள்


C அச்சு நிலை ரோட்டரி		சி-அச்சின் சீரற்ற நிலை துல்லியத்தைக் கண்டறியவும், குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் அமைப்புகளைச் சரிபார்க்கவும்	72 ஆர்க் வினாடிகள்


பவர் ஹெட் கிளாம்பிங் பீட்		சங்கு அடித்தது	0.015

பவர் ஹெட் கிளாம்பிங் பீட்		கிளம்பிங் அடித்தல்	0.01

வாடிக்கையாளர் X/Z/Y அச்சின் ISO அல்லது VD1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளப்பட்ட அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.
