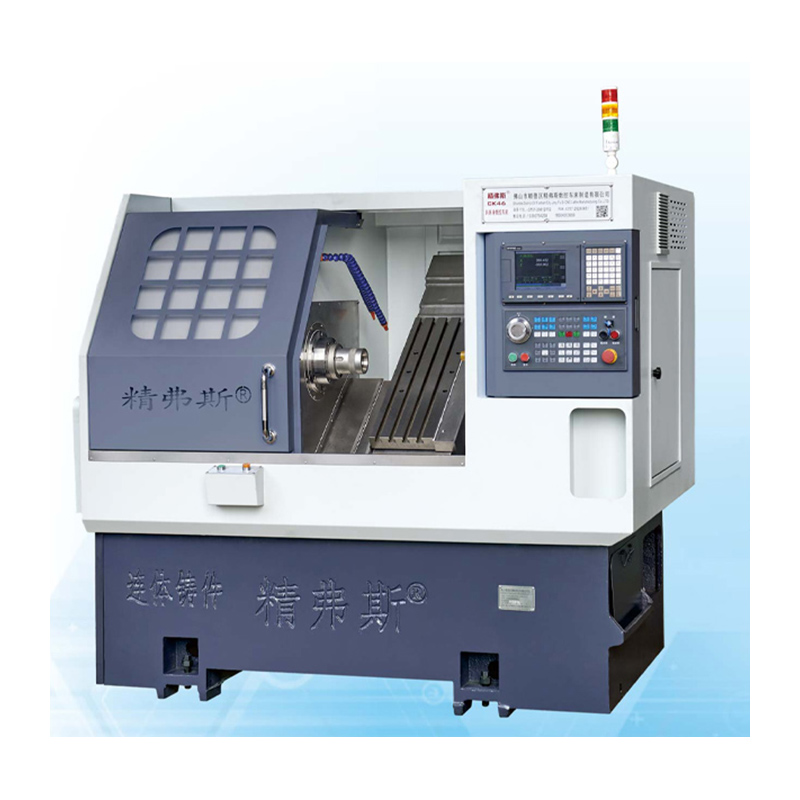

Jingfusi® உயர் துல்லியமான CNC சாய்வான படுக்கை லேத் இயந்திரங்கள் துல்லியமான திருப்புதல் மற்றும் அரைக்கும் செயல்பாடுகளைச் செய்ய முடியும். தொழில்முறை உற்பத்தியாளராக, நாங்கள் உங்களுக்கு Jingfusi® உயர்தர உயர் துல்லியமான CNC ஸ்லான்ட் பெட் லேத் மெஷினை வழங்க விரும்புகிறோம். நாங்கள் உங்களுக்கு சிறந்த விற்பனைக்குப் பிந்தைய சேவை மற்றும் சரியான நேரத்தில் விநியோகத்தை வழங்குவோம்.
திட்டம் | அலகு | CK46 | CK52 | CK76 | |
அதிகபட்ச திருப்பு நீளம் | மிமீ | 350 | |||
படுக்கையில் அதிகபட்ச திருப்பு விட்டம் | மிமீ | Ø 500 | |||
ஸ்கேட்போர்டில் அதிகபட்ச திருப்பு விட்டம் | மிமீ | Ø 160 | |||
படுக்கை சாய்வு | ° | 35° | |||
X/Z அச்சின் பயனுள்ள பயணம் | மிமீ | விட்டம் 1000/400 | |||
X/Z அச்சு திருகு விவரக்குறிப்புகள் | மிமீ | 32 | |||
X/Z அச்சு ரயில் விவரக்குறிப்புகள் | மிமீ | 35 | |||
X/Z-அச்சு மோட்டார் சக்தி | KW | 1.3 | |||
X/Z அச்சின் அதிகபட்ச வேகமான இயக்கம் | மீ/நிமிடம் | 24 | |||
இயந்திரக் கருவியின் நீளம் X அகலம் X உயரம் | மிமீ | 2100X1580X1800 | |||
முழு இயந்திரத்தின் மொத்த எடை | கே.ஜி | 2600 | |||
கத்தி எண் | சரி | 8 | |||
சதுர கத்தி அளவு | மிமீ | 20X20 | |||
வட்ட துளை கட்டர் அளவு | மிமீ | Ø20 | |||
மொத்த சக்தி | கிலோவாட் | 13 | 13 | 16 | |
சராசரி மின் நுகர்வு | kw/h | 2 | 2 | 2.5 | |
முக்கிய தண்டு | சுழல் முனை முகம் வடிவம் |
|
A2-5 | A2-6 | A2-8 |
அதிகபட்ச சுழல் வேகம் | ஆர்பிஎம் | 6000 (4500 என அமைக்கப்பட்டது) | 4200 (3500 என அமைக்கப்பட்டது) | 3200 (2500 என அமைக்கப்பட்டது) | |
சுழல் மோட்டார் சக்தி | KW | 7.5 | 7.5 | 11 | |
சுழல் மோட்டார் மதிப்பிடப்பட்ட முறுக்கு | Nm | 47.8Nm | 47.8Nm | 72Nm | |
அதிகபட்ச பட்டை கடந்து செல்லும் விட்டம் | மிமீ | Ø 45 | Ø 51 | Ø 75 |
இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை: | ||||
முக்கிய சோதனை உருப்படி | திட்ட வரைபடம் | கண்டறியும் முறை |
தொழிற்சாலை தரநிலை |
|
ஸ்பிண்டில் ரேடியல் பீட், |
|
வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும் | 0.0025 | |
X-அச்சு மீண்டும் நிலை |
|
X-அச்சு மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும். குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும். | 0.0025 | |
Z-அச்சு மீண்டும் நிலை |
|
Z அச்சில் மீண்டும் மீண்டும் நிலைநிறுத்துவதைக் கண்டறியவும். குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும். | 0.0025 | |
வாடிக்கையாளர் X/Z/Y அச்சின் ISO அல்லது VD1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளப்பட்ட அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும். | ||||
