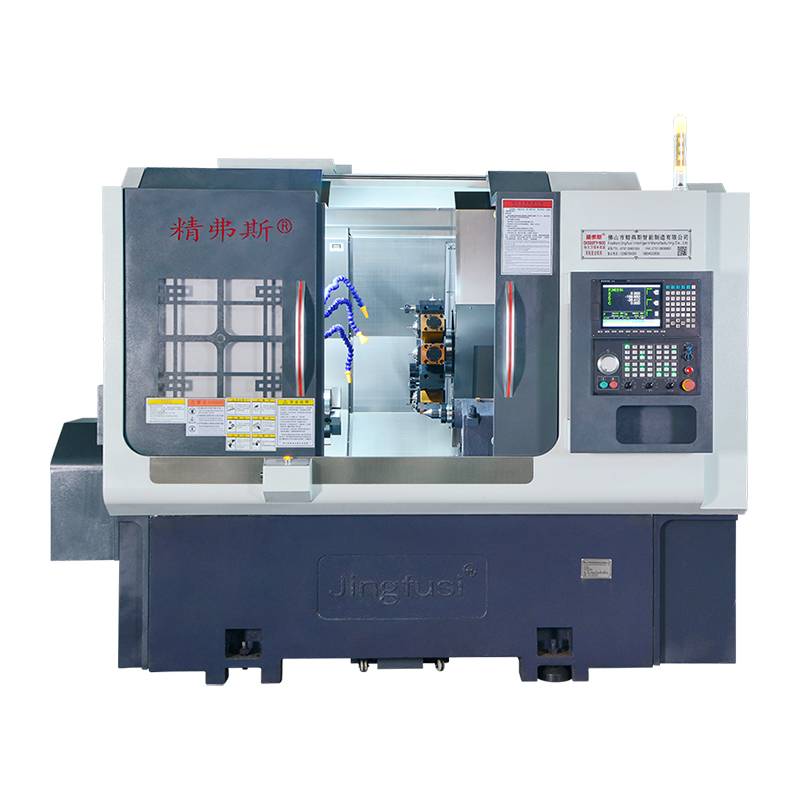

அதிவேக சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரம்
  • அதிவேக சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரம் அதிவேக சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரம்

அதிவேக சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரம்

அதிவேக சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரம் ஒரு அதிநவீன சி.என்.சி (கணினி எண் கட்டுப்பாடு) இயந்திர கருவியாகும், இது ஒரு லேத் (திருப்புதல்) மற்றும் ஒரு அரைக்கும் இயந்திரத்தின் திறன்களை ஒருங்கிணைக்கிறது. இந்த இயந்திரங்கள் துல்லியமான எந்திர செயல்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளன, மேலும் அவை பெரும்பாலும் அதிக துல்லியமும் செயல்திறனும் அவசியமான தொழில்களில் பயன்படுத்தப்படுகின்றன. எங்கள் தொழிற்சாலையிலிருந்து அதிவேக சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரத்தை வாங்குவதற்கு நீங்கள் உறுதியாக இருக்க முடியும், மேலும் நாங்கள் உங்களுக்கு சிறந்த விற்பனை சேவையையும் சரியான நேரத்தில் விநியோகத்தையும் வழங்குவோம்.
மாதிரி:CK52DTY

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தொழில்முறை உற்பத்தியாளராக, அதிவேக சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரத்தை உங்களுக்கு வழங்க விரும்புகிறோம். விற்பனைக்குப் பிறகு சிறந்த சேவையையும் சரியான நேரத்தில் விநியோகத்தையும் நாங்கள் உங்களுக்கு வழங்குவோம்.

அதிவேக சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரங்களின் சில முக்கிய அம்சங்கள் மற்றும் பண்புகள் இங்கே:

சிறு கோபுரம் கருவி: இந்த இயந்திரங்கள் பொதுவாக பல வெட்டு கருவிகளை வைத்திருக்கக்கூடிய கருவி கோபுரத்தைக் கொண்டுள்ளன. ஒரு குறிப்பிட்ட எந்திர செயல்பாட்டிற்கான பொருத்தமான கருவியைத் தேர்ந்தெடுப்பதற்கும், அமைவு நேரத்தைக் குறைப்பதற்கும், பல்துறைத்திறனை அதிகரிப்பதற்கும் கோபுரத்தை தானாகவே குறியிட முடியும்.

திருப்புமுனை: அதிவேக சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரங்கள் திருப்புமுனை செயல்பாடுகளைச் செய்யலாம், இது ஒரு பணியிடத்தை சுழற்றுவதை உள்ளடக்கியது, அதே நேரத்தில் ஒரு வெட்டு கருவி உருளை அல்லது கூம்பு வடிவங்களை உருவாக்க பொருளை நீக்குகிறது. சுழற்சி சமச்சீர் கொண்ட பகுதிகளை உருவாக்க இது பயனுள்ளதாக இருக்கும்.

அரைக்கும் திறன்: இந்த இயந்திரங்கள் அரைக்கும் செயல்பாடுகளையும் செய்ய முடியும், இதில் ஒரு வெட்டும் கருவியை பல்வேறு திசைகளில் நகர்த்துவதன் மூலம் ஒரு பணியிடத்திலிருந்து பொருட்களை அகற்றுவது அடங்கும். சிக்கலான வடிவங்கள், அம்சங்கள் மற்றும் வரையறைகளை உருவாக்க அரைத்தல் அனுமதிக்கிறது.

சி.என்.சி கட்டுப்பாடு: பெரும்பாலான நவீன சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரங்கள் சி.என்.சி அமைப்புகளால் கட்டுப்படுத்தப்படுகின்றன. சி.என்.சி தொழில்நுட்பம் கருவி இயக்கங்கள் மற்றும் எந்திர செயல்முறைகளின் துல்லியமான கட்டுப்பாட்டை செயல்படுத்துகிறது, துல்லியம் மற்றும் மீண்டும் மீண்டும் தன்மையை உறுதி செய்கிறது.

நேரடி கருவி: சில இயந்திரங்கள் நேரடி கருவி திறன்களைக் கொண்டுள்ளன. பணிப்பகுதி சுழலும் போது, இயந்திரத்தின் திறன்களை விரிவுபடுத்தி, பல அமைப்புகளின் தேவையை குறைக்கும் போது அரைக்கும் செயல்பாடுகளை செய்ய நேரடி கருவி அனுமதிக்கிறது.

தானியங்கி கருவி மாற்றங்கள்: இந்த இயந்திரங்களில் பல தானியங்கி கருவி மாற்றிகளைக் கொண்டுள்ளன, அவை கோபுரத்தில் உள்ள கருவிகளை விரைவாகவும் தானாகவும் மாற்றலாம், இது கையேடு கருவி மாற்றங்கள் இல்லாமல் தொடர்ச்சியான எந்திரத்தை அனுமதிக்கிறது.

பயன்பாடுகள்: அதிவேக சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரங்கள் விண்வெளி, தானியங்கி, மருத்துவ சாதன உற்பத்தி மற்றும் சிக்கலான இயந்திர பாகங்களின் உற்பத்தி போன்ற உயர் துல்லியமான கூறுகள் தேவைப்படும் தொழில்களில் பயன்பாடுகளைக் காண்கின்றன.

சுருக்கமாக, அதிவேகமாக சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் இயந்திரம் என்பது பல்துறை சி.என்.சி இயந்திர கருவியாகும், இது அதிவேக எந்திரத்தை மையமாகக் கொண்டு திருப்புதல் மற்றும் அரைக்கும் திறன்களை ஒருங்கிணைக்கிறது. சிக்கலான மற்றும் துல்லியமான கூறுகளின் உற்பத்தி அவசியமான தொழில்களில் அவை பயன்படுத்தப்படுகின்றன, மேலும் அவற்றின் மேம்பட்ட அம்சங்கள் நவீன உற்பத்தி செயல்முறைகளுக்கு மதிப்புமிக்க சொத்துக்களை உருவாக்குகின்றன.

இயந்திர பயண வரைபடம்

High-Speed Turret Turning and Milling Machine

தயாரிப்பு விவரங்கள்

High-Speed Turret Turning and Milling Machine

அளவுரு பட்டியல்

உருப்படி லேத் மாதிரி அலகு Ck52dty Ck76dty CK46DTY
செயலாக்க நோக்கம் சுழலின் அதிகபட்ச சுழற்சி விட்டம் மிமீ Ø 700
அதிகபட்ச திருப்புதல் வெளிப்புற வட்ட நீளம் மிமீ 520
அதிகபட்ச பார் விட்டம் மிமீ 55 55 Ø 72 Ø 45
முதன்மை அச்சு அதிகபட்ச சுழல் வேகம் r/min 4200 (3500 அமைத்தல்) 3200 (2000 அமைத்தல்) 6000 (4500 அமைக்கவும்)
சுழல் தலை வகை
A2 - 6 A2 -8 A2 - 5
-துளை விட்டம் மூலம் சுழல் மிமீ 66 66 Ø 86 Ø 56
தீவனம் X/z/y அச்சு அதிகபட்ச பக்கவாதம் மிமீ 260/500/± 60
90 ° பவர் ஹெட் சுழல் மையத்தின் வழியாக செல்கிறது மிமீ 30
X/z/y அச்சின் அதிகபட்ச விரைவான இயக்கம் எம்/என் 24 (அமைத்தல் 16)/ 24 (அமைத்தல் 16)/ 14 (அமைத்தல் 8)
X/z/y அச்சு திருகு தடி மிமீ 40
X/z/y அச்சு ரோலர் டிராக் மிமீ 35/45/35
சக்தி சிறு கோபுரம்
சக்தி சிறு கோபுரம் மாதிரி (சக்தி கோபுரம்) பி.எம்.டி. BMT55
பவர் ஹெட் கோலட் என்பது ER32
நிலையான கருவி வைத்திருப்பவர் அளவு மிமீ 25x25
துளை வைத்திருப்பவர் ஷாங்க் விட்டம் மிமீ Ø32
மின் இயந்திரங்கள் பிரதான மோட்டார் சக்தி/முறுக்கு Kw / nm 11 கிலோவாட்/மதிப்பிடப்பட்ட 72 என்.எம் 15 கிலோவாட்/மதிப்பிடப்பட்ட 98nm 7.5 கிலோவாட்/மதிப்பிடப்பட்ட 47 என்.எம்
X/z/y அச்சு மோட்டார் சக்தி/முறுக்கு Kw / nm யாஸ்காவா 2.9 கிலோவாட் /18.6nm,optional புதிய தலைமுறை 3.1 கிலோவாட் /15 என்.எம்
கோபுர பவர் ஹெட் மோட்டரின் சக்தி/முறுக்கு Kw / nm புதிய தலைமுறை 3.1 கிலோவாட்/15 என்.எம்
கோபுர பவர் மோட்டரின் அதிகபட்ச வேகம் r/min 6000 (அமைத்தல் 4000), பொதுவான வேகம் .4000
பவர் ஹெட் மோட்டார் சக்தி/முறுக்கு Kw / nm 3.1 கிலோவாட்/15 என்.எம்
மோட்டார் மாற்றும் சிறு கோபுரம் கருவியின் சக்தி/முறுக்கு Kw / nm புதிய தலைமுறை 1.0 கிலோவாட் /3.1 என்.எம்
டெயில்ஸ்டாக் டெயில்ஸ்டாக் ஸ்ட்ரோக் மிமீ 520
டெயில்ஸ்டாக்கின் அதிகபட்ச ஹைட்ராலிக் ஸ்ட்ரோக்
மிமீ 100
டெயில்ஸ்டாக் மேல் ஊசி கூம்பு துளை டேப்பர் எம்.கே. MOHS 5#
நுனி மற்றும் சக் இடையே அதிகபட்ச தூரம் மிமீ 690
மற்றொன்று சுழல் பொருத்துதல் பிரேக் சாதனம்
ஹைட்ராலிக், விருப்ப நிரல்படுத்தக்கூடிய
படுக்கை சாய்வு ° 30 ° அல்லது 15 °
இயந்திர கருவி நீளம் x அகலம் x உயரம் மிமீ 2500x1680x1900
முழு இயந்திரத்தின் மொத்த எடை கிலோ 5000 கிலோ
மொத்த சக்தி கிலோவாட் 20
சராசரி மின் நுகர்வு Kw / h 3

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை
முக்கிய சோதனை உருப்படி திட்ட வரைபடம் கண்டறிதல் முறை
தொழிற்சாலை தரநிலை
சுழல் ரேடியல் துடிப்பு High-Speed Turret Turning and Milling Machine வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும் 0.0035
எக்ஸ்-அச்சு மீண்டும் நிலை High-Speed Turret Turning and Milling Machine எக்ஸ்-அச்சின் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். 0.003
Z- அச்சு மீண்டும் நிலை High-Speed Turret Turning and Milling Machine
Z அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். 0.003
Y- அச்சு மீண்டும் நிலை High-Speed Turret Turning and Milling Machine Y அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். 0.004
சி அச்சு மீண்டும் நிலை High-Speed Turret Turning and Milling Machine சி-அச்சு நிலையான புள்ளியின் இடமாற்றத்தைக் கண்டறிந்து, குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும் 20 வில் விநாடிகள்
சி அச்சு நிலை ரோட்டரி High-Speed Turret Turning and Milling Machine  சி-அச்சின் சீரற்ற நிலை துல்லியத்தைக் கண்டறியவும், குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய சுமார் 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் அமைப்புகளை சரிபார்க்கவும் 72 வில் விநாடிகள்
பவர் ஹெட் கிளம்பிங் பீட் High-Speed Turret Turning and Milling Machine கூம்பு துடிப்பு 0.015
பவர் ஹெட் கிளம்பிங் பீட் High-Speed Turret Turning and Milling Machine
கிளம்பிங் அடித்தல் 0.01
வாடிக்கையாளர் எக்ஸ்/இசட்/ஒய் அச்சின் ஐஎஸ்ஓ அல்லது வி.டி 1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளலின் அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.
