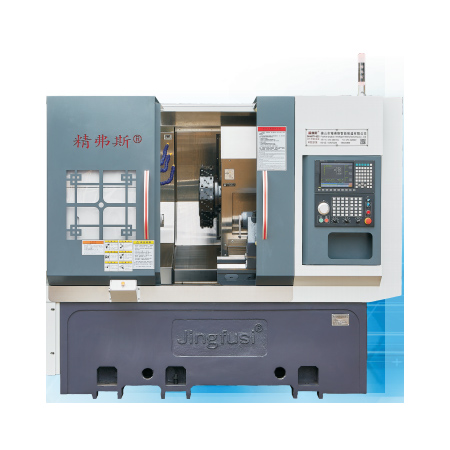

சக்தி சிறு கோபுரம் திருப்புதல் மற்றும் அரைக்கும் ஒருங்கிணைந்த இயந்திரம்

தொழில்முறை உற்பத்தியாளர்களாகிய எங்கள் திறனில், எங்கள் பவர் டர்ரெட் டர்னிங் மற்றும் அரைக்கும் ஒருங்கிணைந்த இயந்திரத்தை வழங்குவதில் ஜிங்ஃபுசி பெருமிதம் கொள்கிறார். விற்பனைக்குப் பிந்தைய சேவையை வழங்குவதற்கும் சரியான நேரத்தில் தயாரிப்பு விநியோகத்தை உறுதி செய்வதற்கும் நாங்கள் கடமைப்பட்டுள்ளோம். எங்கள் இயந்திர கருவிகளின் நிலையான தரத்தை பராமரிக்க, இயந்திர உடல் கட்டுமானம் மற்றும் உள்ளமைவு சட்டசபை இரண்டிலும் தரப்படுத்தப்பட்ட அணுகுமுறையை நாங்கள் கடைபிடிக்கிறோம். ஸ்திரத்தன்மை மற்றும் நம்பகத்தன்மையை உறுதிப்படுத்த சீரான பாகங்கள் (பரிமாற்றம் செய்யக்கூடிய கட்டர் ஹோல்டர் பவர் ஹெட் மற்றும் பெட் பிளேட்டில் கருவி சிறு கோபுரம் உட்பட) பயன்பாட்டை இது குறிக்கிறது. எங்கள் இயந்திரம் நேரடியான மற்றும் நடைமுறை கட்டமைப்பைக் கொண்டு வடிவமைக்கப்பட்டுள்ளது, இது நிஜ உலக பயன்பாடுகளுக்கு ஏற்ப வடிவமைக்கப்பட்டுள்ளது, மேலும் பயனர் நட்பு செயல்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது.

மாதிரி:CK52DTY

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தொழில்முறை உற்பத்தியாளராக, நாங்கள் ஜிங்ஃபுசி உங்களுக்கு பவர் டர்ரெட் டர்னிங் மற்றும் அரைக்கும் ஒருங்கிணைந்த இயந்திரத்தை வழங்க விரும்புகிறோம்.

தயாரிப்பு விவரங்கள்

Power Turret Turning and Milling Combined Machine

அளவுரு பட்டியல்

உருப்படி	லேத் மாதிரி	அலகு	CK46DTY	Ck52dty
செயலாக்க நோக்கம்	சுழலின் அதிகபட்ச சுழற்சி விட்டம்	மிமீ	Ø 600
	அதிகபட்ச திருப்புதல் வெளிப்புற வட்ட நீளம்	மிமீ	300
	அதிகபட்ச பார் விட்டம்	மிமீ	Ø 45	55 55
முதன்மை அச்சு	அதிகபட்ச சுழல் வேகம்	r/min	6000 (4500 அமைத்தல்)	4200 (3500 அமைத்தல்)

	சுழல் தலை வகை		A2-5	A2-6
	-துளை விட்டம் மூலம் சுழல்	மிமீ	Ø 56	66 66
தீவனம்	X/z/y அச்சு அதிகபட்ச பக்கவாதம்	மிமீ	800/400/± 60


	90 ° பவர் ஹெட் சுழல் மையத்தின் வழியாக செல்கிறது	மிமீ	60
	X/z/y அச்சின் அதிகபட்ச விரைவான இயக்கம்	எம்/என்	24 (அமைத்தல் 18) / 24 (அமைத்தல் 18) / 15 (அமைத்தல் 12)
	X/z/y அச்சு திருகு தடி	மிமீ	32/32/32
	X/z/y அச்சு ரோலர் டிராக்	மிமீ	35/35/35
சக்தி சிறு கோபுரம்	சக்தி சிறு கோபுரம் மாதிரி (சக்தி கோபுரம்)	பி.எம்.டி.	BMT45 ， விருப்பமான BMT55

	பவர் ஹெட் கோலட்	என்பது	ER25
	நிலையான கருவி வைத்திருப்பவர் அளவு	மிமீ	25x25
	துளை வைத்திருப்பவர் ஷாங்க் விட்டம்	மிமீ	Ø25
டெயில்ஸ்டாக்	பிரதான மோட்டார் சக்தி/முறுக்கு	Kw / nm	7.5 கிலோவாட்/மதிப்பிடப்பட்ட 47 என்.எம்	11 கிலோவாட்/மதிப்பிடப்பட்ட 72 என்.எம்


	X/z/y அச்சு மோட்டார் சக்தி/முறுக்கு	Kw / nm	யாஸ்காவா 1.8 கிலோவாட்/11.5 என். விருப்பமான புதிய தலைமுறை 2.4 கிலோவாட்/மதிப்பிடப்பட்ட 11.5nm
	கோபுர பவர் மோட்டரின் அதிகபட்ச வேகம்	r/min	80000 ° (பவர் ஹெட் ≤7000 மாற்றம் ， 90 ° பவர் ஹெட் ≤6000 மாற்றம்)
	பவர் ஹெட் மோட்டார் சக்தி/முறுக்கு	Kw / nm	8.5 கிலோவாட்/மதிப்பிடப்பட்ட 16.5nm
	மோட்டார் மாற்றும் சிறு கோபுரம் கருவியின் சக்தி/முறுக்கு	Kw / nm	புதிய தலைமுறை 1.0 கிலோவாட் /3.1 என்.எம்
மற்றொன்று	சுழல் பொருத்துதல் பிரேக் சாதனம்		ஹைட்ராலிக் அழுத்தம்


	படுக்கை சாய்வு	°	35 °
	இயந்திர கருவி நீளம் x அகலம் x உயரம்	மிமீ	2200x1500x1900
	முழு இயந்திரத்தின் மொத்த எடை	கிலோ	3900 கிலோ
	மொத்த சக்தி	கிலோவாட்	15
	சராசரி மின் நுகர்வு	Kw / h	3

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை
முக்கிய சோதனை உருப்படி	திட்ட வரைபடம்	தொழிற்சாலை தரநிலை


சுழல் ரேடியல் துடிப்பு		வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும்	0.0035


எக்ஸ்-அச்சு மீண்டும் நிலை		எக்ஸ்-அச்சின் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Z- அச்சு மீண்டும் நிலை		Z அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Y- அச்சு மீண்டும் நிலை		Y அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.004


சி அச்சு மீண்டும் நிலை		சி-அச்சு நிலையான புள்ளியின் இடமாற்றத்தைக் கண்டறிந்து, குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்	20 வில் விநாடிகள்


சி அச்சு நிலை ரோட்டரி		சி-அச்சின் சீரற்ற நிலை துல்லியத்தைக் கண்டறியவும், குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய சுமார் 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் அமைப்புகளை சரிபார்க்கவும்	72 வில் விநாடிகள்


பவர் ஹெட் கிளம்பிங் பீட்		கூம்பு துடிப்பு	0.015

பவர் ஹெட் கிளம்பிங் பீட்		கிளம்பிங் அடித்தல்	0.01

வாடிக்கையாளர் எக்ஸ்/இசட்/ஒய் அச்சின் ஐஎஸ்ஓ அல்லது வி.டி 1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளலின் அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.
