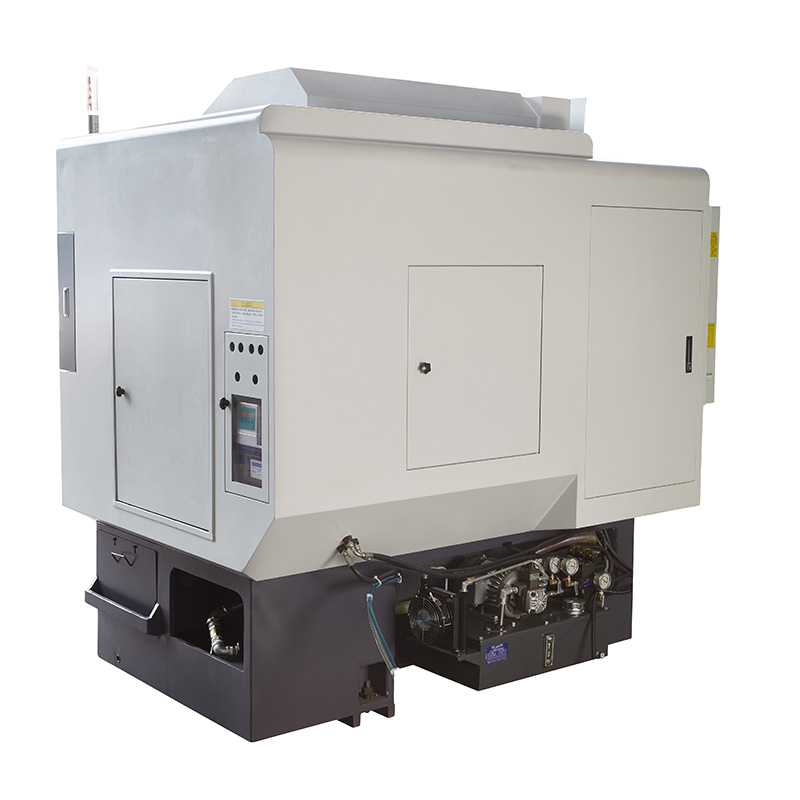

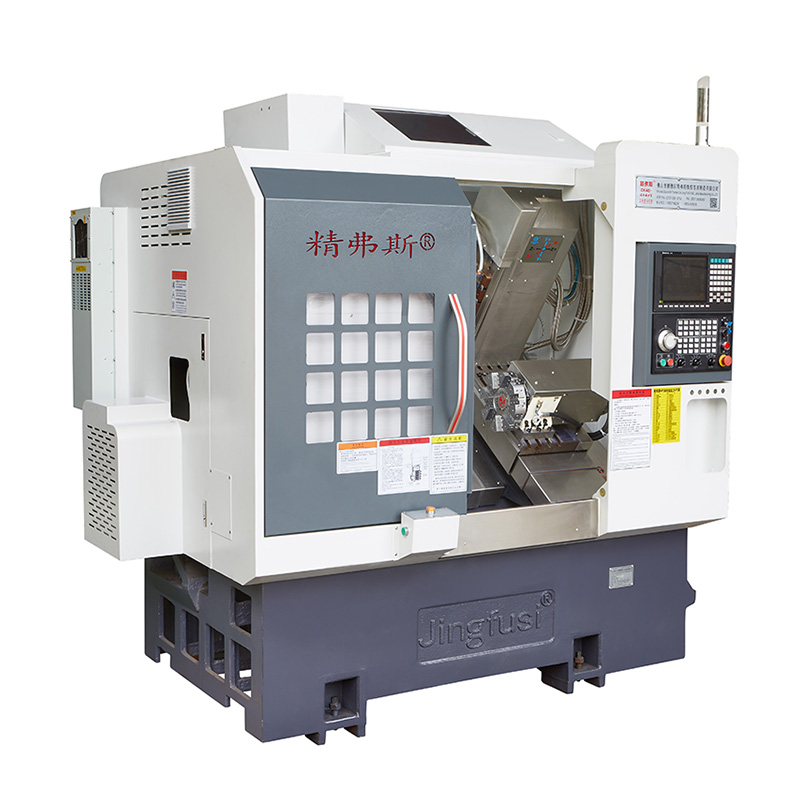

கூட்டு இயந்திர கருவி திருப்புதல் மற்றும் அரைக்கும்

எங்கள் தொழிற்சாலையிலிருந்து திருப்புமுனை மற்றும் அரைக்கும் கூட்டு இயந்திர கருவியை வாங்க நீங்கள் உறுதியாக இருக்க முடியும், மேலும் விற்பனைக்குப் பின் சேவையையும் சரியான நேரத்தில் வழங்கப்படுவதற்கும் நாங்கள் உங்களுக்கு வழங்குவோம். வாடிக்கையாளரின் வேறு எந்த குறைந்த தர உள்ளமைவையும் ஏற்றுக்கொள்ள எங்கள் தொழிற்சாலை மறுக்கிறது, ஏனெனில் தரமான ஆய்வு தரங்களை உருவாக்குவதற்கு வெவ்வேறு உள்ளமைவு சிரமமாக உள்ளது. இயந்திர கருவியின் தரம் மற்றும் சேவை வாழ்க்கையை பாதிக்கிறது, மேலும் விற்பனைக்குப் பிந்தைய சேவை செயல்திறன் மற்றும் செலவை பாதிக்கிறது.

மாதிரி:CK52-4+4+Y

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பின்வருவது ஜிங்ஃபுசி ® உயர்தர திருப்புமுனை மற்றும் அரைக்கும் கூட்டு இயந்திர கருவியை அறிமுகப்படுத்துகிறது, அதை நன்கு புரிந்துகொள்ள உதவும் என்று நம்புகிறேன். சிறந்த எதிர்காலத்தை உருவாக்க எங்களுடன் தொடர்ந்து ஒத்துழைக்க புதிய மற்றும் பழைய வாடிக்கையாளர்களை வரவேற்கிறோம்!

இயந்திர பயண வரைபடம்

Turning and Milling Compound Machine Tool

தயாரிப்பு விவரங்கள்

அளவுரு பட்டியல்

உருப்படி	லேத் மாதிரி	அலகு	CK46-4+4+y	CK52-4+4+y
செயலாக்க நோக்கம்	படுக்கைக்கு மேல் ஆடுங்கள்	மிமீ	Ø 500
	அதிகபட்ச திருப்புதல் வெளிப்புற வட்ட நீளம்	மிமீ	320
	அதிகபட்ச பார் விட்டம்	மிமீ	Ø 45	Ø 51 ~ 55
முதன்மை அச்சு	சுழல் தலை வகை		A2-5	A2-6

	-துளை விட்டம் மூலம் சுழல்	மிமீ	Ø 56	66 66
	அதிகபட்ச சுழல் வேகம்	r/min	6000 (4500 என அமைக்கவும்)	4500 (3500 என அமைக்கவும்)
தீவனம்	X/z/y அச்சின் பயனுள்ள பயணம்	மிமீ	800/470/260

	X/z/y அச்சின் அதிகபட்ச விரைவான இயக்கம்	எம்/என்	24 (அமைத்தல் 18)/24 (அமைத்தல் 18)/15 (நிர்ணயித்தல் 8)
	X/z/y அச்சு திருகு தடி	மிமீ	32/32/25
	X/z/y அச்சு ரயில்	மிமீ	35/35/25
கத்தி கோபுரம்	எட்டு நிலைய சிறு கோபுரம்	பிசிக்கள்	8 நிலையங்கள், இரட்டை துளை கருவி வைத்திருப்பவர்களுடன் பொருத்தப்படலாம், 12 நிலையங்களுடன் விரும்பினால்
சக்தி தலை	பவர் ஹெட் கருவி வைத்திருக்கும் வடிவம்		ER25


	சக்தி தலை கருவி	பிசிக்கள்	Z- அச்சு 4+x- அச்சு 4, 4 கூடுதல் நிலையான கருவி வைத்திருப்பவர்கள் நிறுவப்பட்டுள்ளனர்
	சக்தி தலையின் அதிகபட்ச வேகம்	r/min	6000 (4000 என அமைக்கப்பட்டுள்ளது), பொதுவாக 4000 முதல் தயாரிப்புகளை செயலாக்க பயன்படுத்தலாம்
	சக்தி தலை தண்டு மற்றும் தண்டு இடையே தூரம்	மிமீ	65
மின் இயந்திரங்கள்	பிரதான மோட்டார் சக்தி/முறுக்கு	Kw / nm	புதிய தலைமுறை 7.5 கிலோவாட், 47.75 என்.எம். 80 க்கும் மேற்பட்ட செயலாக்க திறன் கொண்ட எஃகு பாகங்கள் விருப்பமாக 11 கிலோவாட், 70.03 என்.எம்

	X/z/y அச்சு மோட்டார் சக்தி/முறுக்கு	Kw / nm	1.3 கிலோவாட்/8.39 என்.எம்
	எக்ஸ்/இசட் பவர் ஹெட் மோட்டார் சக்தி/முறுக்கு	Kw / nm	1.7 கிலோவாட்/8 என்.எம்
	பவர் ஹெட் மோட்டரின் அதிகபட்ச வேகம்	r/min	5000
மற்றொன்று	சுழல் பொருத்துதல் பிரேக் சாதனம்		ஹைட்ராலிக் அழுத்தம்


	படுக்கை சாய்வு	°	35 °
	இயந்திர கருவி நீளம் x அகலம் x உயரம்	மிமீ	2200x1580x1900
	முழு இயந்திரத்தின் மொத்த எடை	கிலோ	3430
	மொத்த சக்தி	கிலோவாட்	13
	சராசரி மின் நுகர்வு	Kw / h	2

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை
முக்கிய சோதனை உருப்படி	திட்ட வரைபடம்	தொழிற்சாலை தரநிலை


சுழல் ரேடியல் துடிப்பு		வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும்	0.0035


எக்ஸ்-அச்சு மீண்டும் நிலை		எக்ஸ்-அச்சின் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Z- அச்சு மீண்டும் நிலை		Z அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Y- அச்சு மீண்டும் நிலை		Y அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.004


சி அச்சு மீண்டும் நிலை		சி-அச்சு நிலையான புள்ளியின் இடமாற்றத்தைக் கண்டறிந்து, குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்	20 வில் விநாடிகள்


சி அச்சு நிலை ரோட்டரி		சி-அச்சின் சீரற்ற நிலை துல்லியத்தைக் கண்டறியவும், குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய சுமார் 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் அமைப்புகளை சரிபார்க்கவும்	72 வில் விநாடிகள்


பவர் ஹெட் கிளம்பிங் பீட்		கூம்பு துடிப்பு	0.015

பவர் ஹெட் கிளம்பிங் பீட்		கிளம்பிங் அடித்தல்	0.01

வாடிக்கையாளர் எக்ஸ்/இசட்/ஒய் அச்சின் ஐஎஸ்ஓ அல்லது வி.டி 1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளலின் அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.
