சி.என்.சி சாய்ந்த படுக்கை லேத்
  • சி.என்.சி சாய்ந்த படுக்கை லேத் சி.என்.சி சாய்ந்த படுக்கை லேத்

சி.என்.சி சாய்ந்த படுக்கை லேத்

ஜிங்ஃபுசி ® சிஎன்சி சாய்ந்த படுக்கை லேத் தொழில்துறை சூழல்களில் பயன்பாட்டைக் காண்கிறது, அங்கு உற்பத்தி மிகவும் துல்லியத்தையும் துல்லியத்தையும் கோருகிறது. தொழில்துறை பயன்பாட்டிற்கு அப்பால், இந்த லேத்ஸ் பொழுதுபோக்கு ஆர்வலர்கள் மற்றும் சிறு வணிக உரிமையாளர்களின் தேவைகளைப் பூர்த்தி செய்கிறது, இது வடிவமைப்பு செயல்முறைகளில் அதிக அளவு தனிப்பயனாக்கம் மற்றும் நெகிழ்வுத்தன்மையை வழங்கும் ஒரு கருவியைத் தேடுகிறது. பெரிய அளவிலான உற்பத்தி அமைப்புகள் அல்லது சிறிய அளவிலான முயற்சிகளில் இருந்தாலும், ஜிங்ஃபுசியில் இருந்து சி.என்.சி சாய்ந்த படுக்கை லேத் பல்வேறு தேவைகளுக்கு ஏற்றது, துல்லியத்தை பல்துறைத்திறனுடன் இணைக்கிறது.
மாதிரி:CK46

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

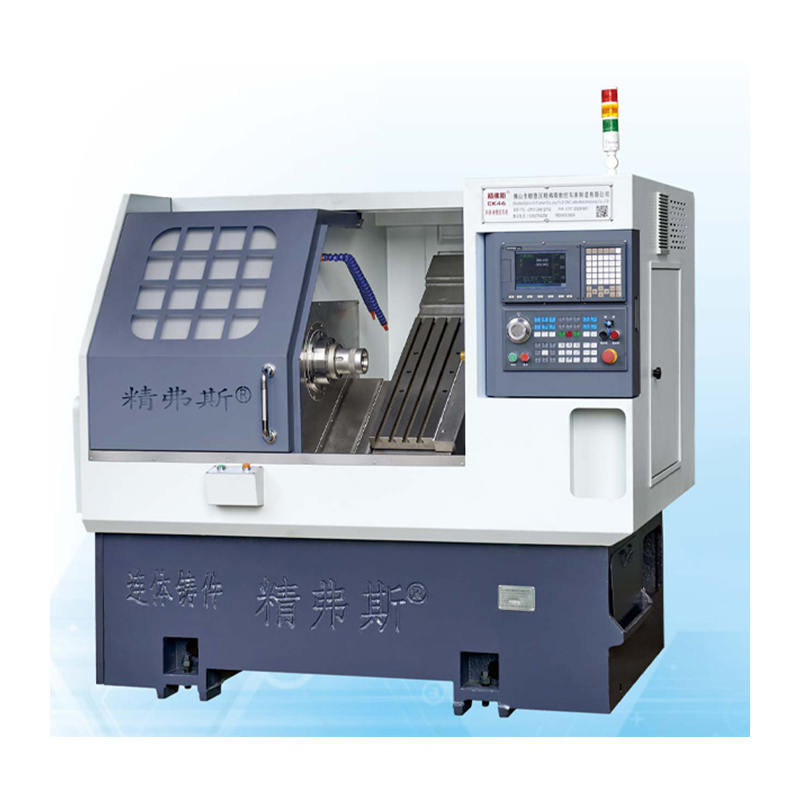

ஜிங்ஃபுசி சிஎன்சி சாய்ந்த படுக்கை லேத் ஒரு துல்லியமான எந்திர கருவியாக பல்வேறு கூறுகளின் உற்பத்திக்காக வடிவமைக்கப்பட்டுள்ளது, உருளை மற்றும் சுழற்சி பகுதிகளுக்கு ஒரு குறிப்பிட்ட முக்கியத்துவத்துடன். சாய்ந்த படுக்கை கட்டமைப்பில் அதன் வரையறுக்கும் சிறப்பியல்பு, எந்திர செயல்முறை முழுவதும் நிலைத்தன்மையையும் துல்லியத்தையும் மேம்படுத்த மூலோபாய ரீதியாக வடிவமைக்கப்பட்டுள்ளது. இந்த புதுமையான வடிவமைப்பு லேத் துல்லியமான மற்றும் உயர்தர முடிவுகளை வழங்குவதில் சிறந்து விளங்குவதை உறுதி செய்கிறது, இது பரந்த அளவிலான உற்பத்தி பயன்பாடுகளுக்கு ஒரு மதிப்புமிக்க சொத்தாக அமைகிறது.



இயந்திர பயண வரைபடம்

CNC Inclined Bed Lathe

தயாரிப்பு விவரங்கள்

CNC Inclined Bed Lathe

அளவுரு பட்டியல்

திட்டம் அலகு சி.கே 46 சி.கே 52 சி.கே 76
அதிகபட்ச திருப்புமுனை நீளம் மிமீ 350
படுக்கையில் அதிகபட்ச திருப்புமுனை விட்டம் மிமீ Ø 500
ஸ்கேட்போர்டில் அதிகபட்ச திருப்புமுனை விட்டம் மிமீ Ø 160
படுக்கை சாய்வு ° 35 °
எக்ஸ்/இசட் அச்சின் பயனுள்ள பயணம் மிமீ விட்டம் 1000/400
எக்ஸ்/இசட் அச்சு திருகு விவரக்குறிப்புகள் மிமீ 32
எக்ஸ்/இசட் அச்சு ரயில் விவரக்குறிப்புகள் மிமீ 35
எக்ஸ்/இசட்-அச்சு மோட்டார் சக்தி கிலோவாட் 1.3
X/z அச்சின் அதிகபட்ச வேகமான இயக்கம் எம்/என் 24
இயந்திர கருவி நீளம் x அகலம் x உயரம் மிமீ 2100x1580x1800
முழு இயந்திரத்தின் மொத்த எடை கிலோ 2600
கத்தி எண் சரிசெய்யவும் 8
சதுர கத்தி அளவு மிமீ 20x20
சுற்று துளை கட்டர் அளவு மிமீ Ø20
மொத்த சக்தி கிலோவாட் 13 13 16
சராசரி மின் நுகர்வு Kw / h 2 2 2.5
முதன்மை தண்டு சுழல் இறுதி முகம் வடிவம்
A2-5 A2-6 A2 -8
அதிகபட்ச சுழல் வேகம் r/min 6000 (4500 என அமைக்கவும்) 4200 (3500 என அமைக்கவும்) 3200 (2500 என அமைக்கப்பட்டுள்ளது)
சுழல் மோட்டார் சக்தி கிலோவாட் 7.5 7.5 11
சுழல் மோட்டரின் மதிப்பிடப்பட்ட முறுக்கு என்.எம் 47.8nm 47.8nm 72 என்.எம்
அதிகபட்ச பட்டி கடந்து செல்லும் விட்டம் மிமீ Ø 45 Ø 51 Ø 75

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை
முக்கிய சோதனை உருப்படி திட்ட வரைபடம் கண்டறிதல் முறை
தொழிற்சாலை தரநிலை
சுழல் ரேடியல் பீட், CNC Inclined Bed Lathe
வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும் 0.0025
எக்ஸ்-அச்சு மீண்டும் நிலை CNC Inclined Bed Lathe
எக்ஸ்-அச்சின் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். 0.0025
Z- அச்சு மீண்டும் நிலை CNC Inclined Bed Lathe
Z அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். 0.0025
வாடிக்கையாளர் எக்ஸ்/இசட்/ஒய் அச்சின் ஐஎஸ்ஓ அல்லது வி.டி 1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளலின் அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.

CNC Inclined Bed Lathe

சூடான குறிச்சொற்கள்: சி.என்.சி சாய்ந்த படுக்கை லேத், சீனா, உற்பத்தியாளர்கள், சப்ளையர்கள், தொழிற்சாலை, தரம், விலை பட்டியல்
