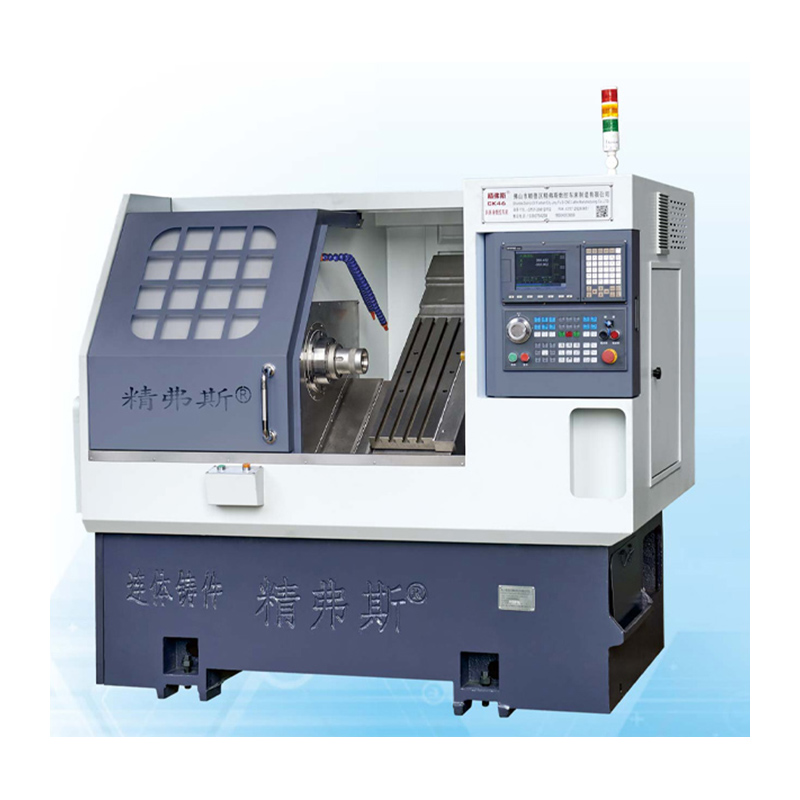

அதிவேக CNC சாய்வான படுக்கை லேத்தின் முக்கிய பண்புகள் மற்றும் நன்மைகள் இங்கே:
சாய்ந்த படுக்கை வடிவமைப்பு: Jingfusi® இயந்திரத்தின் படுக்கையானது ஒரு கோணத்தில் சாய்ந்திருக்கும், பொதுவாக 30 முதல் 45 டிகிரி வரை, கிடைமட்ட விமானத்துடன் தொடர்புடையது. இந்த சாய்ந்த படுக்கை வடிவமைப்பு விறைப்பு மற்றும் சிப் நிர்வாகத்தை மேம்படுத்துகிறது, சிறந்த இயந்திர துல்லியம் மற்றும் மேற்பரப்பு பூச்சு ஆகியவற்றை உறுதி செய்கிறது.
அதிவேக சுழல்: Jingfusi® அதிவேக CNC ஸ்லான்ட் பெட் லேத் மெஷின்கள் அதிவேக வேகத்தில் சுழலும் திறன் கொண்ட சக்திவாய்ந்த மற்றும் அதிவேக சுழல்களுடன் பொருத்தப்பட்டுள்ளன. இது விரைவான பொருளை அகற்றுவதற்கும் சுழற்சி நேரங்களைக் குறைப்பதற்கும் அனுமதிக்கிறது.
விரைவான கருவி மாற்றங்கள்: இந்த இயந்திரங்கள் பெரும்பாலும் தானியங்கி கருவி மாற்றிகளை (ATCs) கொண்டிருக்கும், அவை விரைவான மற்றும் தடையற்ற கருவி மாற்றங்களை செயல்படுத்துகின்றன. எந்திரச் செயல்பாட்டின் போது வேலையில்லா நேரத்தைக் குறைக்க ATCகள் முக்கியமானவை.
டரட் டூலிங் சிஸ்டம்: பல அதிவேக CNC ஸ்லான்ட் படுக்கை லேத்கள் பல வெட்டுக் கருவிகளை வைத்திருக்கும் சிறு கோபுரம் கருவி அமைப்புடன் பொருத்தப்பட்டுள்ளன. இந்த சிறு கோபுரம் விரைவாக அட்டவணைப்படுத்த முடியும், கைமுறை கருவி மாற்றங்கள் இல்லாமல் சிக்கலான எந்திர செயல்பாடுகளை அனுமதிக்கிறது.
பல்துறை: இந்த லேத்கள் திருப்புதல், எதிர்கொள்ளுதல், த்ரெடிங், பள்ளம், துளையிடுதல் மற்றும் அரைத்தல் போன்ற பரந்த அளவிலான திருப்புதல் செயல்பாடுகளைச் செய்ய முடியும். கோபுரம் கருவி அமைப்பு பல்வேறு இயந்திர பணிகளை கையாள பல்வேறு கருவி வகைகளுடன் ஏற்றப்படலாம்.
உயர் துல்லியம்: ஒரு சாய்வான படுக்கை வடிவமைப்பு, அதிவேக சுழல் மற்றும் மேம்பட்ட CNC கட்டுப்பாடுகள் ஆகியவற்றின் கலவையானது சிறந்த இயந்திர துல்லியம் மற்றும் மேற்பரப்பு பூச்சு ஆகியவற்றை விளைவிக்கிறது.
சுருக்கமாக, அதிவேக CNC ஸ்லான்ட் பெட் லேத் மெஷின் என்பது அதிவேக, உயர் துல்லியம் மற்றும் பல்துறை திறன்களை வழங்கும் ஒரு அதிநவீன இயந்திர கருவியாகும். இது விண்வெளி, வாகனம், மருத்துவ சாதனம் உற்பத்தி மற்றும் பொதுவான துல்லியமான எந்திரம் போன்ற தொழில்களில் பயன்படுத்தப்படுகிறது, அங்கு சிக்கலான பகுதிகளை விரைவாகவும் துல்லியமாகவும் எந்திரம் செய்வது அவசியம்.
இயந்திர பயண வரைபடம்
தயாரிப்பு விவரங்கள்
அளவுரு பட்டியல்
திட்டம் |
அலகு |
CK46 |
CK52 |
CK76 |
அதிகபட்ச திருப்பு நீளம் |
மிமீ |
350
|
படுக்கையில் அதிகபட்ச திருப்பு விட்டம் |
மிமீ |
Ø 500 |
ஸ்கேட்போர்டில் அதிகபட்ச திருப்பு விட்டம் |
மிமீ |
Ø 160 |
படுக்கை சாய்வு |
°
|
35° |
X/Z அச்சின் பயனுள்ள பயணம் |
மிமீ |
விட்டம் 1000/400 |
X/Z அச்சு திருகு விவரக்குறிப்புகள் |
மிமீ |
32
|
X/Z அச்சு ரயில் விவரக்குறிப்புகள் |
மிமீ |
35
|
X/Z-அச்சு மோட்டார் சக்தி |
KW |
1.3
|
X/Z அச்சின் அதிகபட்ச வேகமான இயக்கம் |
மீ/நிமிடம் |
24
|
இயந்திரக் கருவியின் நீளம் X அகலம் X உயரம் |
மிமீ |
2100X1580X1800 |
முழு இயந்திரத்தின் மொத்த எடை |
கே.ஜி |
2600
|
கத்தி எண் |
சரி |
8
|
சதுர கத்தி அளவு |
மிமீ |
20X20 |
வட்ட துளை கட்டர் அளவு |
மிமீ |
Ø20 |
மொத்த சக்தி |
கிலோவாட் |
13
|
13
|
16
|
சராசரி மின் நுகர்வு |
kw/h |
2
|
2
|
2.5
|
முக்கிய தண்டு |
சுழல் முனை முகம் வடிவம் |
|
A2-5 |
A2-6 |
A2-8 |
அதிகபட்ச சுழல் வேகம் |
ஆர்பிஎம் |
6000 (4500 என அமைக்கப்பட்டது) |
4200 (3500 என அமைக்கப்பட்டது) |
3200 (2500 என அமைக்கப்பட்டது) |
சுழல் மோட்டார் சக்தி |
KW |
7.5
|
7.5
|
11
|
சுழல் மோட்டார் மதிப்பிடப்பட்ட முறுக்கு |
Nm |
47.8Nm |
47.8Nm |
72Nm |
அதிகபட்ச பட்டை கடந்து செல்லும் விட்டம் |
மிமீ |
Ø 45 |
Ø 51 |
Ø 75 |
இயந்திர கருவி துல்லியம்
இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை: |
முக்கிய சோதனை உருப்படி |
திட்ட வரைபடம் |
கண்டறியும் முறை
|
தொழிற்சாலை தரநிலை
|
ஸ்பிண்டில் ரேடியல் பீட், |
|
வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும் |
0.0025
|
X-அச்சு மீண்டும் நிலை |
|
X-அச்சு மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும். குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும். |
0.0025
|
Z-அச்சு மீண்டும் நிலை |
|
Z அச்சில் மீண்டும் மீண்டும் நிலைநிறுத்துவதைக் கண்டறியவும். குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும். |
0.0025
|
வாடிக்கையாளர் X/Z/Y அச்சின் ISO அல்லது VD1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளப்பட்ட அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும். |
