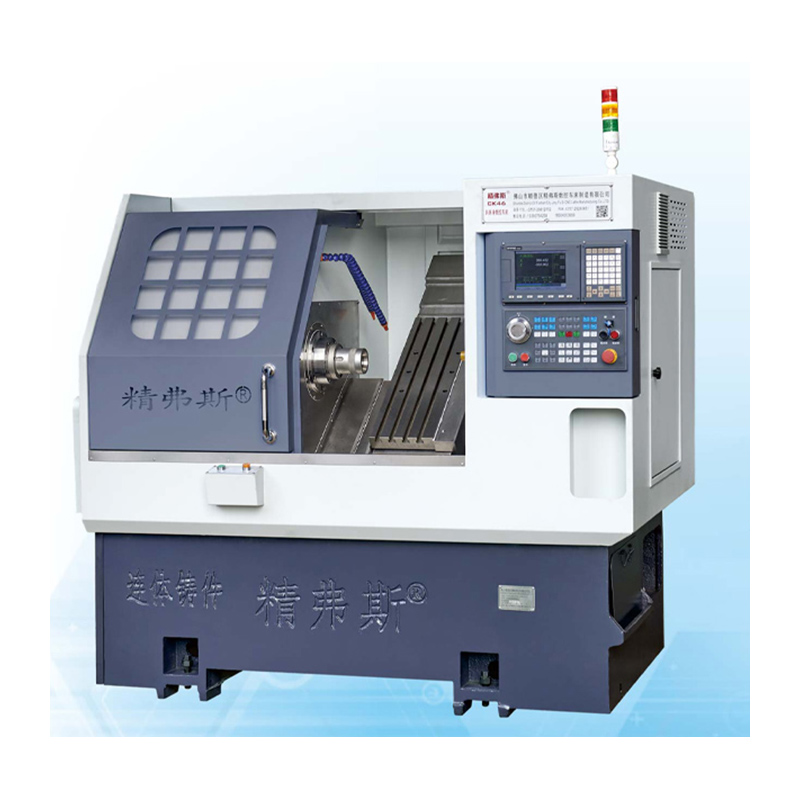

சி.என்.சி லேத் இயந்திரம் திரும்பும் சாய்ந்த சாய்ந்த படுக்கை
  • சி.என்.சி லேத் இயந்திரம் திரும்பும் சாய்ந்த சாய்ந்த படுக்கை சி.என்.சி லேத் இயந்திரம் திரும்பும் சாய்ந்த சாய்ந்த படுக்கை

சி.என்.சி லேத் இயந்திரம் திரும்பும் சாய்ந்த சாய்ந்த படுக்கை

சி.கே 46 சாய்ந்த சாய்ந்த படுக்கை திருப்பும் சி.என்.சி லேத் மெஷின் என்பது அசல் அடிப்படையில் ஜிங்ஃபுசியின் முன்னேற்றம் மற்றும் மேம்படுத்தல் ஆகும். அசல் மாதிரியின் உயர் செயலாக்க செயல்திறன் மற்றும் எளிதான செயல்பாட்டைப் பெறுவதன் அடிப்படையில், இது முழுமையாக மூடப்பட்ட சாய்ந்த படுக்கை வடிவமைப்பு மற்றும் அதிக செயல்பாட்டு இடம், அதிக செயலாக்க வேகம் மற்றும் துல்லியமான சி.என்.சி இயந்திர கருவிகள் ஆகியவற்றைக் கொண்டு சரிசெய்யவும் பராமரிக்கவும் எளிதானது.
மாதிரி:CK46

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்
This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.
Jingfusi® ஸ்லான்ட் பெட் சிஎன்சி லேத் மெஷின் அம்சங்கள்:

உகந்த வடிவமைப்பு:இந்த சாய்ந்த சாய்ந்த படுக்கை திருப்பும் சி.என்.சி லேத் மெஷின் 35 டிகிரி சாய்ந்த படுக்கை வடிவமைப்பைக் கொண்டுள்ளது, இது துல்லியமான எந்திரத்திற்கான மேம்பட்ட விறைப்பு மற்றும் நிலைத்தன்மையை வழங்குகிறது.

திறமையான சிப் கையாளுதல்:இயந்திரம் கணிசமான சிப் தெரிவிக்கும் திறனை வழங்குகிறது, இது வாடிக்கையாளர்களுக்கு முன் அல்லது பின்புற சிப் அகற்றலைத் தேர்ந்தெடுக்க நெகிழ்வுத்தன்மையை அனுமதிக்கிறது, எந்திர செயல்பாட்டில் வசதியை உறுதி செய்கிறது.

திருகு prமின் நீட்டிப்பு:ஒரு திருகு முன் நீட்டிக்கும் கட்டமைப்பை இணைத்து, இந்த லேத் எந்திர துல்லியம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துகிறது.

கும்பல் வகை கருவி இடுகை:ஒரு கும்பல் வகை கருவி இடுகையுடன் பொருத்தப்பட்ட இந்த லேத் பல்வேறு எந்திர நடவடிக்கைகளில் அதிகரித்த செயல்திறன் மற்றும் பல்துறைத்திறனுக்கான பல கருவிகளைப் பயன்படுத்துவதை ஆதரிக்கிறது.




தயாரிப்பு விவரங்கள்

Inclined Slant bed Turning CNC Lathe Machine

அளவுரு பட்டியல்

திட்டம் அலகு சி.கே 46 சி.கே 52 சி.கே 76
அதிகபட்ச திருப்புமுனை நீளம் மிமீ 350
படுக்கையில் அதிகபட்ச திருப்புமுனை விட்டம் மிமீ Ø 500
ஸ்கேட்போர்டில் அதிகபட்ச திருப்புமுனை விட்டம் மிமீ Ø 160
படுக்கை சாய்வு ° 35 °
எக்ஸ்/இசட் அச்சின் பயனுள்ள பயணம் மிமீ விட்டம் 1000/400
எக்ஸ்/இசட் அச்சு திருகு விவரக்குறிப்புகள் மிமீ 32
எக்ஸ்/இசட் அச்சு ரயில் விவரக்குறிப்புகள் மிமீ 35
எக்ஸ்/இசட்-அச்சு மோட்டார் சக்தி கிலோவாட் 1.3
X/z அச்சின் அதிகபட்ச வேகமான இயக்கம் எம்/என் 24
இயந்திர கருவி நீளம் x அகலம் x உயரம் மிமீ 2100x1580x1800
முழு இயந்திரத்தின் மொத்த எடை கிலோ 2600
கத்தி எண் சரிசெய்யவும் 8
சதுர கத்தி அளவு மிமீ 20x20
சுற்று துளை கட்டர் அளவு மிமீ Ø20
மொத்த சக்தி கிலோவாட் 13 13 16
சராசரி மின் நுகர்வு Kw / h 2 2 2.5
முதன்மை தண்டு சுழல் இறுதி முகம் வடிவம்
A2-5 A2-6 A2 -8
அதிகபட்ச சுழல் வேகம் r/min 6000 (4500 என அமைக்கவும்) 4200 (3500 என அமைக்கவும்) 3200 (2500 என அமைக்கப்பட்டுள்ளது)
சுழல் மோட்டார் சக்தி கிலோவாட் 7.5 7.5 11
சுழல் மோட்டரின் மதிப்பிடப்பட்ட முறுக்கு என்.எம் 47.8nm 47.8nm 72 என்.எம்
அதிகபட்ச பட்டி கடந்து செல்லும் விட்டம் மிமீ Ø 45 Ø 51 Ø 75

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை
முக்கிய சோதனை உருப்படி திட்ட வரைபடம் கண்டறிதல் முறை
தொழிற்சாலை தரநிலை
சுழல் ரேடியல் பீட், Inclined Slant bed Turning CNC Lathe Machine
வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும் 0.0025
எக்ஸ்-அச்சு மீண்டும் நிலை Inclined Slant bed Turning CNC Lathe Machine
எக்ஸ்-அச்சின் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். 0.0025
Z- அச்சு மீண்டும் நிலை Inclined Slant bed Turning CNC Lathe Machine
Z அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். 0.0025
வாடிக்கையாளர் எக்ஸ்/இசட்/ஒய் அச்சின் ஐஎஸ்ஓ அல்லது வி.டி 1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளலின் அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.

Inclined Slant bed Turning CNC Lathe Machine
