சி.என்.சி சாய்ந்த படுக்கை லேத்ஸ்

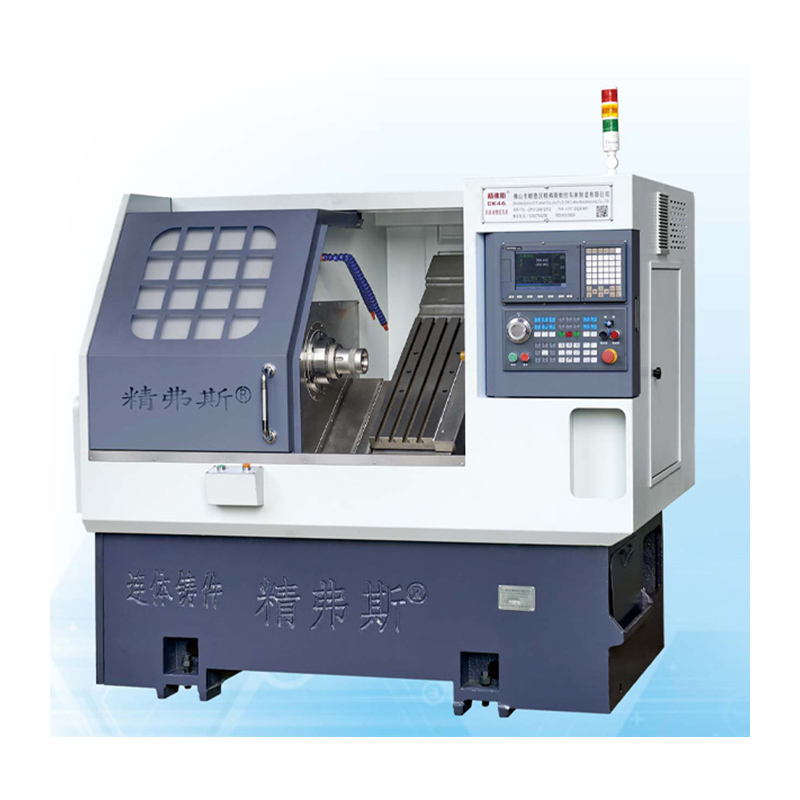

ஜிங்ஃபுசி சிஎன்சி ஸ்லேண்ட் பெட் லேத்ஸ் 35 டிகிரி சாய்ந்த படுக்கை வடிவமைப்பையும், வலுவான முறுக்கு கட்டமைப்பையும் கொண்டுள்ளது, இது கனமான-சுமை வெட்டு நடவடிக்கைகளின் போது கூட குறைந்த சிதைவை உறுதி செய்கிறது. இந்த சாய்ந்த படுக்கை வடிவமைப்பு எளிமைப்படுத்தப்பட்ட நிறுவல், மாற்றீடு மற்றும் ஆய்வு செயல்முறைகளை எளிதாக்குகிறது. அதிக துல்லியமான பந்து திருகுகள் மற்றும் சுழல்கள் இணைப்பது எந்திர பயன்பாடுகளில் விதிவிலக்கான துல்லியமான மற்றும் மேற்பரப்பு பளபளப்பை மேலும் உறுதிப்படுத்துகிறது.

மாதிரி:CK46

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

சி.என்.சி ஸ்லாண்ட் பெட் லேத்ஸ் என்பது அசல் அடிப்படையில் ஜிங்ஃபுசி சி.என்.சியின் முன்னேற்றம் மற்றும் மேம்படுத்தல் ஆகும். அசல் மாதிரியின் உயர் செயலாக்க செயல்திறன் மற்றும் எளிதான செயல்பாட்டைப் பெறுவதன் அடிப்படையில், இது முழுமையாக மூடப்பட்ட சாய்ந்த படுக்கை வடிவமைப்பு மற்றும் ஒரு பெரிய இயக்க இடத்துடன் உருவாக்கப்பட்டுள்ளது. , அதிக செயலாக்க வேகம் மற்றும் எளிதான சரிசெய்தல் மற்றும் பராமரிப்பு கொண்ட துல்லியமான சி.என்.சி இயந்திர கருவிகள்.

தயாரிப்பு விவரங்கள்

அளவுரு பட்டியல்

திட்டம்		அலகு	சி.கே 46	சி.கே 52	சி.கே 76
அதிகபட்ச திருப்புமுனை நீளம்		மிமீ	350
படுக்கையில் அதிகபட்ச திருப்புமுனை விட்டம்		மிமீ	Ø 500
ஸ்கேட்போர்டில் அதிகபட்ச திருப்புமுனை விட்டம்		மிமீ	Ø 160
படுக்கை சாய்வு		°	35 °
எக்ஸ்/இசட் அச்சின் பயனுள்ள பயணம்		மிமீ	விட்டம் 1000/400
எக்ஸ்/இசட் அச்சு திருகு விவரக்குறிப்புகள்		மிமீ	32
எக்ஸ்/இசட் அச்சு ரயில் விவரக்குறிப்புகள்		மிமீ	35
எக்ஸ்/இசட்-அச்சு மோட்டார் சக்தி		கிலோவாட்	1.3
X/z அச்சின் அதிகபட்ச வேகமான இயக்கம்		எம்/என்	24
இயந்திர கருவி நீளம் x அகலம் x உயரம்		மிமீ	2100x1580x1800
முழு இயந்திரத்தின் மொத்த எடை		கிலோ	2600
கத்தி எண்		சரிசெய்யவும்	8
சதுர கத்தி அளவு		மிமீ	20x20
சுற்று துளை கட்டர் அளவு		மிமீ	Ø20
மொத்த சக்தி		கிலோவாட்	13	13	16
சராசரி மின் நுகர்வு		Kw / h	2	2	2.5
முதன்மை தண்டு	சுழல் இறுதி முகம் வடிவம்		A2-5	A2-6	A2 -8


	அதிகபட்ச சுழல் வேகம்	r/min	6000 (4500 என அமைக்கவும்)	4200 (3500 என அமைக்கவும்)	3200 (2500 என அமைக்கப்பட்டுள்ளது)
	சுழல் மோட்டார் சக்தி	கிலோவாட்	7.5	7.5	11
	சுழல் மோட்டரின் மதிப்பிடப்பட்ட முறுக்கு	என்.எம்	47.8nm	47.8nm	72 என்.எம்
	அதிகபட்ச பட்டி கடந்து செல்லும் விட்டம்	மிமீ	Ø 45	Ø 51	Ø 75

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை
முக்கிய சோதனை உருப்படி	திட்ட வரைபடம்	கண்டறிதல் முறை	தொழிற்சாலை தரநிலை


சுழல் ரேடியல் பீட்,		வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும்	0.0025


எக்ஸ்-அச்சு மீண்டும் நிலை		எக்ஸ்-அச்சின் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.0025


Z- அச்சு மீண்டும் நிலை		Z அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.0025


வாடிக்கையாளர் எக்ஸ்/இசட்/ஒய் அச்சின் ஐஎஸ்ஓ அல்லது வி.டி 1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளலின் அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.
