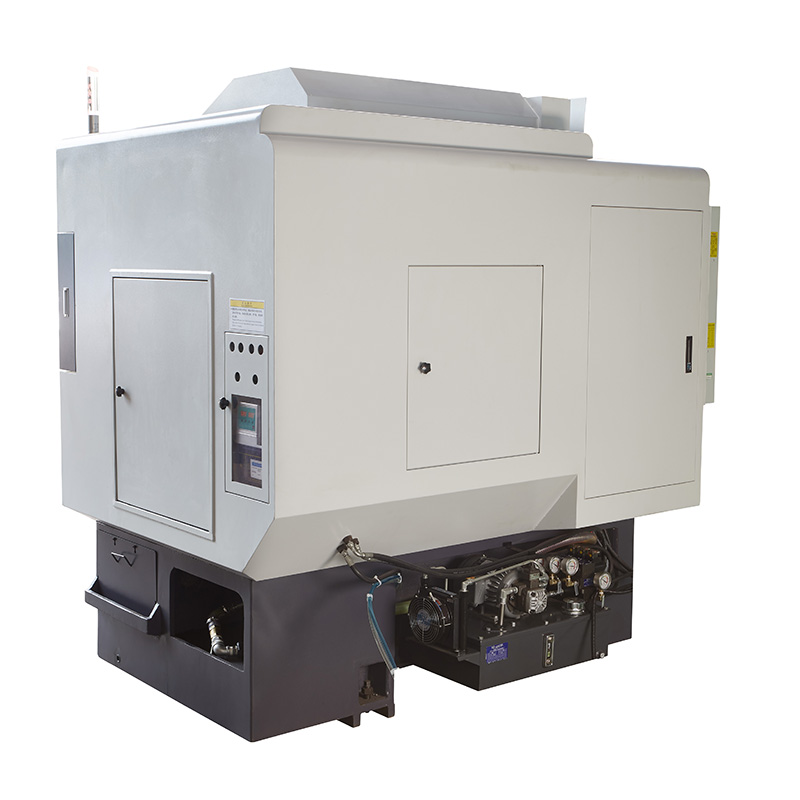

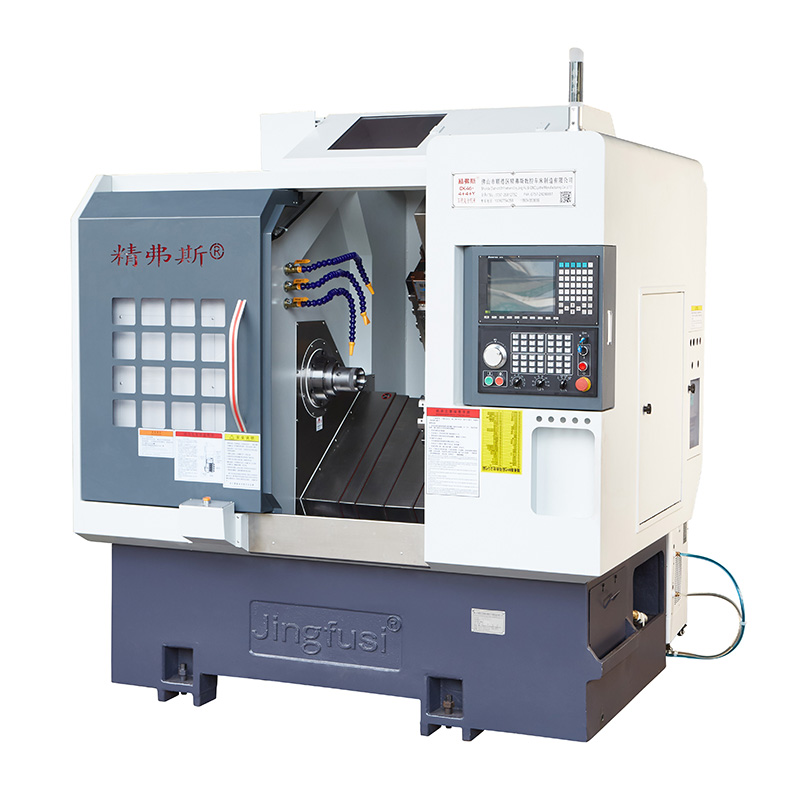

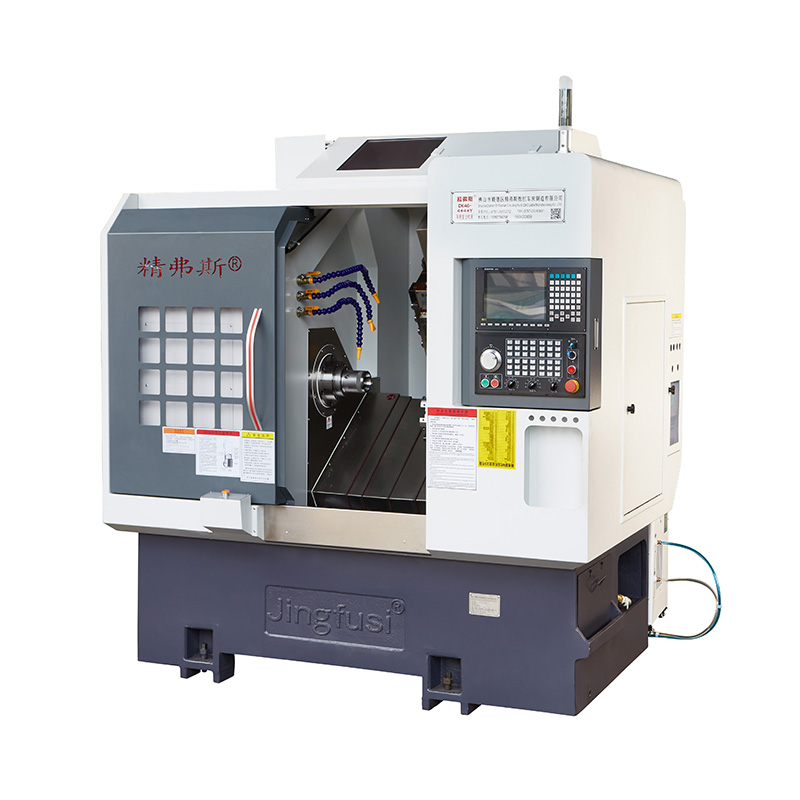

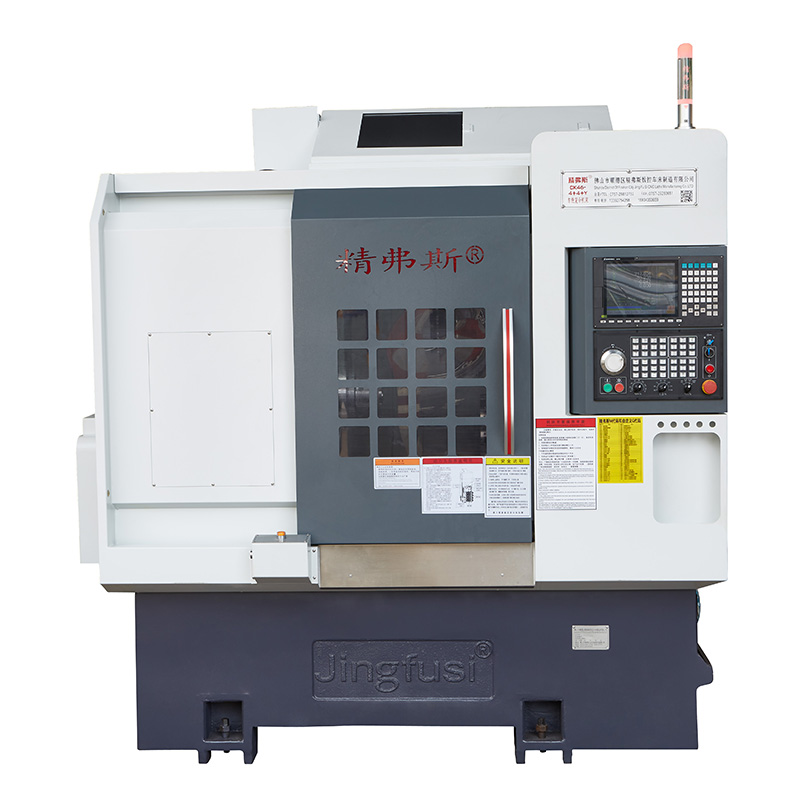

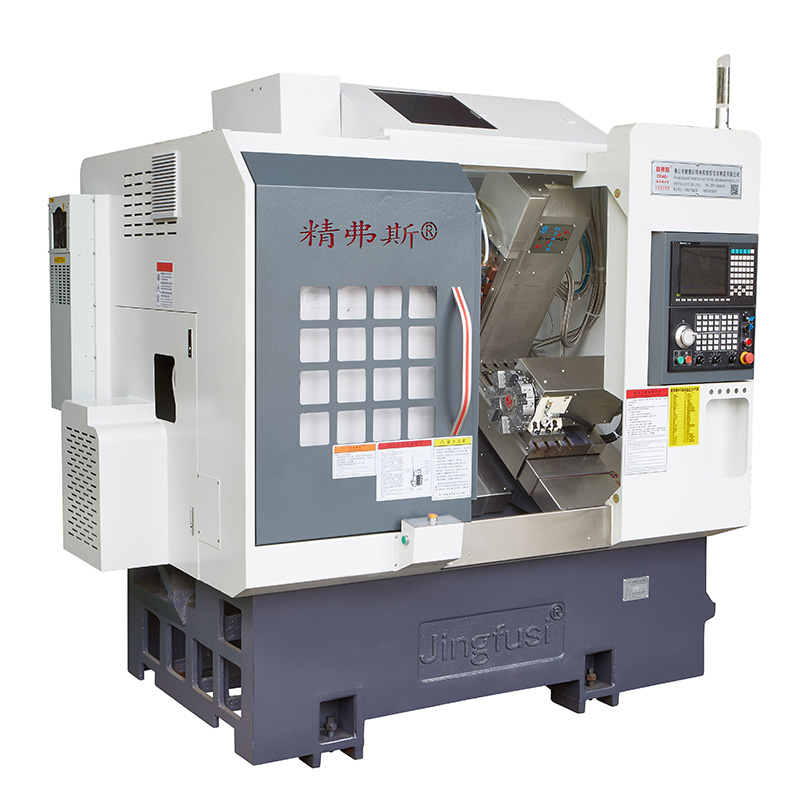

தானியங்கி CNC திருப்புதல் மற்றும் அரைக்கும் இயந்திரம்

தானியங்கி CNC டர்னிங் மற்றும் அரைக்கும் இயந்திரம் என்பது ஒரு மேம்பட்ட உற்பத்தி உபகரணமாகும், இது விண்வெளி, வாகனம் மற்றும் துல்லியமான பொறியியல் போன்ற பல்வேறு தொழில்களில் சிக்கலான பாகங்கள் மற்றும் கூட்டங்களின் திறமையான உற்பத்திக்காக பரவலாகப் பயன்படுத்தப்படுகிறது. இந்த இயந்திரம் திருப்பு மற்றும் அரைக்கும் செயல்பாடுகளை ஒரு யூனிட்டாக ஒருங்கிணைக்கிறது, பல்துறை மற்றும் அதிகரித்த உற்பத்தித்திறனை வழங்குகிறது.

மாதிரி:CK46-4+4+Y

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

இந்த தானியங்கி CNC டர்னிங் மற்றும் அரைக்கும் இயந்திரங்கள் துல்லியமான மற்றும் தானியங்கு எந்திர செயல்பாடுகளை அனுமதிக்கும் கணினி எண் கட்டுப்பாட்டு அமைப்புடன் பொருத்தப்பட்டுள்ளன. ஆபரேட்டர்கள் CAD/CAM மென்பொருளைப் பயன்படுத்தி, விரும்பிய பகுதி பரிமாணங்கள் மற்றும் கருவி பாதைகளைக் குறிப்பிடுவதற்கு இயந்திரத்தை நிரல்படுத்துகின்றனர்.

இந்த தானியங்கி CNC டர்னிங் மற்றும் அரைக்கும் இயந்திரங்கள் திருப்புதல் மற்றும் அரைக்கும் செயல்பாடுகளைச் செய்ய முடியும். திருப்புதல் என்பது பணிப்பகுதியை சுழற்றுவதை உள்ளடக்குகிறது, அதே நேரத்தில் வெட்டும் கருவி பொருளை வடிவமைக்கிறது, அதே நேரத்தில் அரைப்பது ஒரு நிலையான பணிப்பகுதி மற்றும் சுழலும் வெட்டு கருவி ஆகியவற்றை உள்ளடக்கியது.

இயந்திர பயண வரைபடம்

தயாரிப்பு விவரங்கள்

அளவுரு பட்டியல்

பொருள்	லேத் மாதிரி	அலகு	CK46-4+4+Y	CK52-4+4+Y
செயலாக்க நோக்கம்	படுக்கைக்கு மேல் ஆடு	மிமீ	Ø 500
	அதிகபட்ச திருப்பு வெளி வட்ட நீளம்	மிமீ	320
	அதிகபட்ச பட்டை விட்டம்	மிமீ	Ø 45	Ø 51 ~ 55
முதன்மை அச்சு	சுழல் தலை வகை		A2-5	A2-6

	துளை வழியாக சுழல் விட்டம்	மிமீ	Ø 56	Ø 66
	அதிகபட்ச சுழல் வேகம்	ஆர்பிஎம்	6000 (4500 என அமைக்கப்பட்டது)	4500 (3500 என அமைக்கப்பட்டது)
ஊட்டி	X/Z/Y அச்சின் பயனுள்ள பயணம்	மிமீ	800/470/260

	X/Z/Y அச்சின் அதிகபட்ச வேகமான இயக்கம்	மீ/நிமிடம்	24 (அமைப்பு 18)/24 (அமைப்பு 18)/15 (அமைப்பு 8)
	X/Z/Y அச்சு திருகு கம்பி	மிமீ	32/32/25
	X/Z/Y அச்சு ரயில்	மிமீ	35/35/25
கத்தி கோபுரம்	எட்டு நிலைய சிறு கோபுரம்	பிசிஎஸ்	8 நிலையங்கள், இரட்டை துளை கருவி ஹோல்டர்களுடன் பொருத்தப்படலாம், விருப்பமான 12 நிலையங்கள்
சக்தி தலை	பவர் ஹெட் டூல் வைத்திருக்கும் வடிவம்		ER25


	பவர் ஹெட் கருவி	பிசிஎஸ்	Z-axis 4+X-axis 4, 4 கூடுதல் நிலையான கருவி ஹோல்டர்கள் நிறுவப்பட்டுள்ளன
	சக்தி தலையின் அதிகபட்ச வேகம்	ஆர்பிஎம்	6000 (4000 என அமைக்கப்பட்டது), 4000 இலிருந்து தயாரிப்புகளை செயலாக்க பொதுவாகப் பயன்படுத்தலாம்
	பவர் ஹெட் ஷாஃப்ட் மற்றும் ஷாஃப்ட் இடையே உள்ள தூரம்	மிமீ	65
மின் இயந்திரங்கள்	முக்கிய மோட்டார் சக்தி/முறுக்கு	KW/Nm	புதிய தலைமுறை 7.5KW, 47.75NM. 80 க்கும் மேற்பட்ட செயலாக்க திறன் கொண்ட எஃகு பாகங்கள் விருப்பமாக 11KW, 70.03Nm உடன் பொருத்தப்படலாம்.

	X/Z/Y அச்சு மோட்டார் சக்தி/முறுக்கு	KW/Nm	1.3KW/8.39NM
	X/Z பவர் ஹெட் மோட்டார் சக்தி/முறுக்கு	KW/Nm	1.7 KW/8NM
	பவர் ஹெட் மோட்டரின் அதிகபட்ச வேகம்	ஆர்பிஎம்	5000
மற்றவை	சுழல் பொருத்துதல் பிரேக் சாதனம்		ஹைட்ராலிக் அழுத்தம்


	படுக்கை சாய்வு	°	35°
	இயந்திரக் கருவியின் நீளம் X அகலம் X உயரம்	மிமீ	2200X1580X1900
	முழு இயந்திரத்தின் மொத்த எடை	கே.ஜி	3430
	மொத்த சக்தி	கிலோவாட்	13
	சராசரி மின் நுகர்வு	kw/h	2

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை:
முக்கிய சோதனை உருப்படி	திட்ட வரைபடம்	தொழிற்சாலை தரநிலை


ஸ்பின்டில் ரேடியல் பீட்		வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும்	0.0035


X-அச்சு மீண்டும் நிலை		X-அச்சு மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும். குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும்.	0.003


Z-அச்சு மீண்டும் நிலை		Z அச்சில் மீண்டும் மீண்டும் நிலைநிறுத்துவதைக் கண்டறியவும். குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும்.	0.003


Y-அச்சு மீண்டும் நிலை		Y அச்சில் மீண்டும் மீண்டும் நிலைநிறுத்துவதைக் கண்டறியவும். குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும்.	0.004


சி அச்சு மீண்டும் நிலை		சி-அச்சு நிலையான புள்ளியின் இடமாற்றத்தைக் கண்டறியவும், குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைநிறுத்தப்படுவதைக் கண்டறியவும்	20 ஆர்க் வினாடிகள்


C அச்சு நிலை ரோட்டரி		சி-அச்சின் சீரற்ற நிலை துல்லியத்தைக் கண்டறியவும், குறிப்பு: குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய முதலில் சுமார் 50 முறை கணிக்கவும், பின்னர் மீண்டும் மீண்டும் அமைப்புகளைச் சரிபார்க்கவும்	72 ஆர்க் வினாடிகள்


பவர் ஹெட் கிளாம்பிங் பீட்		சங்கு அடித்தது	0.015

பவர் ஹெட் கிளாம்பிங் பீட்		கிளம்பிங் அடித்தல்	0.01

வாடிக்கையாளர் X/Z/Y அச்சின் ISO அல்லது VD1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளப்பட்ட அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.
