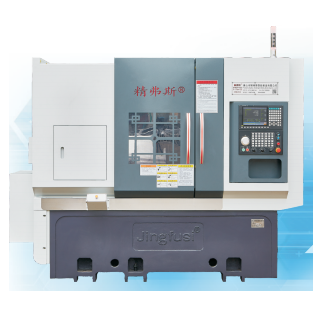

சி.என்.சி கோபுர வகை தானியங்கி லேத்

இந்த விதிவிலக்கான தயாரிப்பு குறித்த உங்கள் அறிவை ஆழப்படுத்தும் நோக்கில், ஜிங்ஃபுசி ® உயர்நிலை சி.என்.சி கோபுர வகை தானியங்கி லேத் நிறுவனத்திற்கு உங்களை அறிமுகப்படுத்துவதில் நாங்கள் மகிழ்ச்சியடைகிறோம். எங்கள் புதிய மற்றும் மதிப்புமிக்க வாடிக்கையாளர்கள் எங்களுடன் தங்கள் கூட்டாட்சியைத் தொடர நாங்கள் அன்புடன் வரவேற்கிறோம்.

மாதிரி:CK52T-600

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

எங்கள் தொழிற்சாலையைப் பார்வையிடவும், சமீபத்திய, போட்டித்திறன் கொண்ட மற்றும் உயர்தர ஜிங்ஃபுசி ® சிஎன்சி கோபுர வகை தானியங்கி லேத், தற்போது அதிக தேவை உள்ளதை ஆராயவும் நீங்கள் அன்புடன் அழைக்கப்படுகிறீர்கள். உங்களுடன் ஒத்துழைப்பதற்கான வாய்ப்பை நாங்கள் ஆவலுடன் எதிர்பார்க்கிறோம்.

சி.என்.சி கோபுர வகை தானியங்கி லேத் தயாரிப்பு விவரங்கள்

சி.என்.சி கோபுர வகை தானியங்கி லேத் அளவுரு பட்டியல்

திட்டம்	உள்ளடக்கம்	அலகு	CK52T-600	CK76T-600	CK46T-600
செயலாக்க நோக்கம்	சுழலின் அதிகபட்ச சுழற்சி விட்டம்	மிமீ	Ø 800
	தொகுதி வகை	மிமீ	Ø 180 ~ 400
	அதிகபட்ச திருப்புமுனை நீளம்	மிமீ	560
	அதிகபட்ச பார் விட்டம்	மிமீ	Ø 51 ~ 55	Ø 72	Ø 45
முதன்மை அச்சு	சுழல் தலை வகை		A2-6	A2 -8	A2-5
	-துளை விட்டம் மூலம் சுழல்	மிமீ	66 66	Ø 86	Ø 56
	அதிகபட்ச சுழல் வேகம்	r/min	4200	3200	6000
	சுழல் செட் வேகம்	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
தீவனம்	X/z அச்சின் அதிகபட்ச பயணம்	மிமீ	230/600
	இசட்-அச்சு பயனுள்ள பக்கவாதம்	மிமீ	570
	X/z அச்சின் அதிகபட்ச வேகமான இயக்கம்	எம்/என்	24
	வேகமான இயக்கத்திற்கான எக்ஸ்/இசட் அச்சு அமைப்பு	எம்/என்	16/18
	எக்ஸ்/இசட் அச்சு ரோலர் திருகு விவரக்குறிப்புகள்	மிமீ	40
	எக்ஸ்/இசட் அச்சு பாதை விவரக்குறிப்புகள்	மிமீ	35/45
பன்னிரண்டு நிலை சர்வோ கோபுரம்	பன்னிரண்டு நிலை சர்வோ கோபுர மைய உயரம்		100
	கத்தி கோபுரம் எதிரெதிர் விளிம்பிற்கு (வெளிப்புற விட்டம்)	மிமீ	385
	கோபுரத்தின் மைய உயரம்	மிமீ	100
	சிறு கோபுரம் கத்திகளின் எண்ணிக்கை	சரிசெய்யவும்	12
	அருகிலுள்ள கருவி செயலாக்கத்தின் குறுக்கீடு விட்டம்	மிமீ	Ø180
	நிலையான கருவி வைத்திருப்பவர் அளவு	மிமீ	25x25
	கத்தி வைத்திருப்பவர் விட்டம் கையாளுங்கள்	மிமீ	Ø25
மின் இயந்திரங்கள்	பிரதான மோட்டார் சக்தி/முறுக்கு	Kw / nm	11 கிலோவாட்/மதிப்பிடப்பட்ட 72 என்.எம்	15 கிலோவாட்/மதிப்பிடப்பட்ட 98nm	7.5 கிலோவாட்/மதிப்பிடப்பட்ட 47 என்.எம்
	எக்ஸ்/இசட்-அச்சு மோட்டார் சக்தி/முறுக்கு	Kw / nm	யாஸ்காவா 1.8 கிலோவாட்/11.5 என்.எம். விருப்பமான புதிய தலைமுறை 2.4 கிலோவாட்/மதிப்பிடப்பட்ட 11.5nm
	மோட்டார் மாற்றும் சிறு கோபுரம் கருவியின் சக்தி/முறுக்கு	Kw / nm	புதிய தலைமுறை 1.0 கிலோவாட்/3.1 என்.எம்
	குளிரூட்டும் அமைப்பு மோட்டார் சக்தி	கிலோவாட்	0.3
	உயர் அழுத்த குளிரூட்டும் அமைப்பு மோட்டார் சக்தி	கிலோவாட்	3
டெயில்ஸ்டாக்	டெயில்ஸ்டாக் ஸ்ட்ரோக்	மிமீ	420
	டெயில்ஸ்டாக் எஜெக்டர் முள் அதிகபட்ச பக்கவாதம்	மிமீ	100
	டெயில்ஸ்டாக் எஜெக்டர் முள் இயக்கி வடிவம்		ஹைட்ராலிக், வலுவான விறைப்பு
	டெயில்ஸ்டாக் மேல் ஊசி கூம்பு துளை டேப்பர்	எம்.கே.	MOHS 5 #, துல்லியமான எந்திரத்தின் போது ஆடவோ அல்லது போரிடவோ இல்லை.
	நுனி மற்றும் சக் இடையே அதிகபட்ச தூரம்	மிமீ	690
மற்றொன்று	படுக்கை சாய்வு	°	30 ° அல்லது 15 °
	இயந்திர கருவி நீளம் x அகலம் x உயரம்	மிமீ	2500x1600x1700
	முழு இயந்திரத்தின் மொத்த எடை	கிலோ	முழு இயந்திரத்தின் மொத்த எடை 4500 கிலோ ஆகும், இது 3500 கிலோ, மைனஸ் 10000 யுவான் விருப்பமான மொத்த எடை கொண்டது
	மொத்த சக்தி	கிலோவாட்	20
	சராசரி மின் நுகர்வு	Kw / h	3

சி.என்.சி கோபுர வகை தானியங்கி லேத் இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை
முக்கிய சோதனை உருப்படி	திட்ட வரைபடம்	கண்டறிதல் முறை	தொழிற்சாலை தரநிலை


சுழல் ரேடியல் துடிப்பு		வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும்	0.0025


எக்ஸ்-அச்சு மீண்டும் நிலை		எக்ஸ்-அச்சின் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.0025


Z- அச்சு மீண்டும் நிலை		Z அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.0025


வாடிக்கையாளர் எக்ஸ்/இசட்/ஒய் அச்சின் ஐஎஸ்ஓ அல்லது வி.டி 1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளலின் அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.
