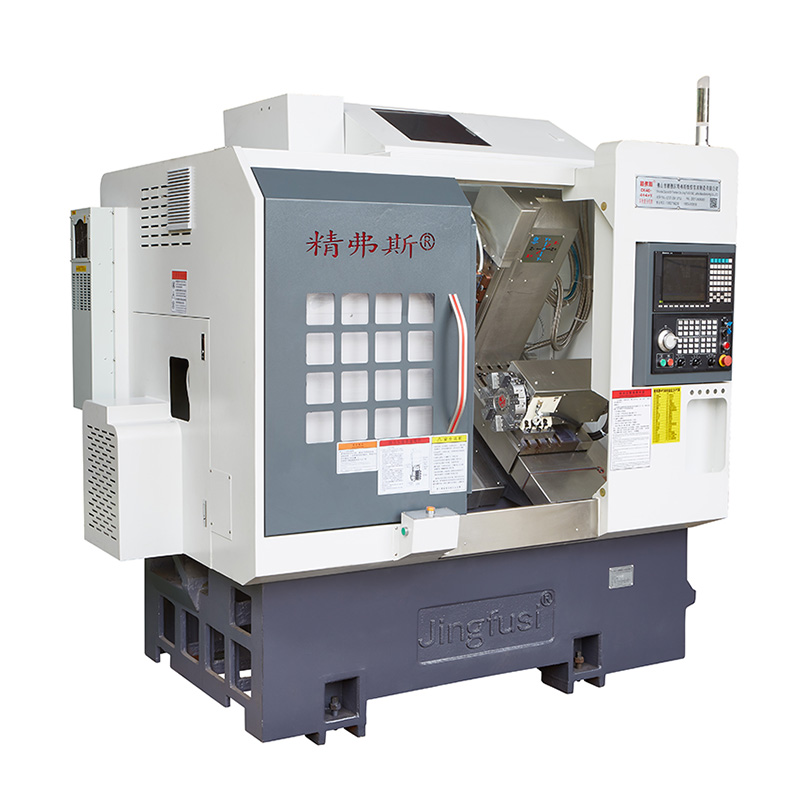

டர்ன்-மில் எந்திர இயந்திரம்

மைக்ரோ கூறுகள், மைக்ரோ தண்டுகள், மின்னணு இணைப்பிகள், கண்ணாடிகள், கடிகாரங்கள் மற்றும் பல்வேறு வன்பொருள் பாகங்கள் போன்ற சிக்கலான வடிவங்களைக் கொண்ட பகுதிகளின் வெகுஜன உற்பத்திக்கு ஜிங்ஃபுசி டர்ன்-மில் எந்திர இயந்திரம் குறிப்பாக பொருத்தமானது.

மாதிரி:CK52-5+5+Y

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

டர்ன்-மில் எந்திர இயந்திரம் அதிக துல்லியம் மற்றும் அதிக செயல்திறனின் பண்புகளைக் கொண்டுள்ளது. இது வழிகாட்டி புஷிங் மற்றும் வழிகாட்டி புஷிங் ஆகியவற்றுக்கு இடையில் மாறலாம், பணியிடத்தின் நீளத்திற்கு ஏற்ப பொருத்தமான செயலாக்கத்தை செய்ய முடியும், மேலும் நியாயமான கட்டமைப்பைக் கொண்டுள்ளது. மூன்று அச்சுகளும் நேரியல் உருட்டல் வழிகாட்டிகளைப் பயன்படுத்துகின்றன, அவை நல்ல உடைகள் எதிர்ப்பு மற்றும் அதிக துல்லியத்தைக் கொண்டுள்ளன. , ஒரு சர்வோ மோட்டாரால் இயக்கப்படும், நேரியல் கருவி வரிசை அமைப்பு விரைவான கருவி மாற்றத்தின் பண்புகளைக் கொண்டுள்ளது, சிஎன்சி அமைப்பு முழுமையான செயல்பாடுகளைக் கொண்டுள்ளது மற்றும் கட்டுப்படுத்த எளிதானது. வழிகாட்டி ஸ்லீவ்-குறைவான செயலாக்கத்திற்கு அரைக்கும் பொருட்கள் தேவையில்லை, மேலும் அதிவேக மற்றும் அதிக துல்லியத்துடன் பட்டிகளை செயலாக்க முடியும், மேலும் மீதமுள்ள குறைந்தபட்ச பொருள் 30 மிமீ மட்டுமே. விருப்ப பக்க செயலாக்க சாதனம் துளையிடுதல் மற்றும் அரைக்கும் செயல்முறைகளை உணர முடியும்.

இயந்திர பயண வரைபடம்

தயாரிப்பு விவரங்கள்

அளவுரு பட்டியல்

உருப்படி	உள்ளடக்கம்	அலகு	CK46-5+5+y	CK52-5+5+y
செயலாக்க நோக்கம்	படுக்கைக்கு மேல் ஆடுங்கள்	மிமீ	Ø 500
	அதிகபட்ச திருப்புதல் வெளிப்புற வட்ட நீளம்	மிமீ	320
	அதிகபட்ச பார் விட்டம்	மிமீ	Ø 45	Ø 51 ~ 55
முதன்மை அச்சு	அதிகபட்ச சுழல் வேகம்	r/min	6000 (4000 என அமைக்கவும்)	4500 (3500 என அமைக்கவும்)
	சுழல் தலை வகை		A2-5	A2-6
	-துளை விட்டம் மூலம் சுழல்	மிமீ	Ø 56	66 66
தீவனம்	X/z/y அச்சு அதிகபட்ச பக்கவாதம்	மிமீ	800/470/310
	X/z/y அச்சின் அதிகபட்ச விரைவான இயக்கம்	எம்/என்	24 (அமைத்தல் 18)/24 (அமைத்தல் 18)/15 (நிர்ணயித்தல் 8)
	X/z/y அச்சு திருகு தடி	மிமீ	32/32/25
	X/z/y அச்சு ரயில்	மிமீ	35/35/25
கத்தி கோபுரம்	எட்டு நிலைய சிறு கோபுரம்	பிசிக்கள்	8 நிலையங்கள், இரட்டை துளை கருவி வைத்திருப்பவர்களுடன் பொருத்தப்படலாம், 12 நிலையங்களுடன் விரும்பினால்
சக்தி தலை	பவர் ஹெட் கருவி வைத்திருக்கும் வடிவம்		ER25
	சக்தி தலையின் அதிகபட்ச வேகம்	r/min	6000 (4000 என அமைக்கப்பட்டுள்ளது), பொதுவாக 4000 முதல் தயாரிப்புகளை செயலாக்க பயன்படுத்தலாம்
	அதிகபட்ச நிறுவல் துளையிடுதல் மற்றும் அரைக்கும் தலை விட்டம்	மிமீ	Ø 16
	சக்தி தலை தண்டு மற்றும் தண்டு இடையே தூரம்	மிமீ	65
மின் இயந்திரங்கள்	பிரதான மோட்டார் சக்தி/முறுக்கு	Kw / nm	7.5 கிலோவாட்/47.75 என்எம், 80 மற்றும் அதற்கு மேற்பட்ட செயலாக்க திறன் கொண்ட எஃகு பகுதிகளுக்கு விருப்ப 11 கிலோவாட்/70.03 என்எம்
	X/z/y அச்சு மோட்டார் சக்தி/முறுக்கு	Kw / nm	யாஸ்காவா 1.8 கிலோவாட்/11.5 என்.எம். விருப்பமான புதிய தலைமுறை 2.4 கிலோவாட்/மதிப்பிடப்பட்ட 11.5nm
	எக்ஸ்/இசட் பவர் ஹெட் மோட்டார் சக்தி/முறுக்கு	Kw / nm	2.4 கிலோவாட்/11.5 என்.எம்
	பவர் ஹெட் மோட்டரின் அதிகபட்ச வேகம்	r/min	5000
மற்றொன்று	சுழல் பொருத்துதல் பிரேக் சாதனம்		ஹைட்ராலிக் அழுத்தம்
	படுக்கை சாய்வு	°	35 °
	கத்தி அட்டவணை தட்டு நீளம் x அகலம்	மிமீ	700x290
	இயந்திர கருவி நீளம் x அகலம் x உயரம்	மிமீ	2200x1580x2000
	முழு இயந்திரத்தின் மொத்த எடை	கிலோ	3430
	மொத்த சக்தி	கிலோவாட்	13
	சராசரி மின் நுகர்வு	Kw / h	2

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை
முக்கிய சோதனை உருப்படி	திட்ட வரைபடம்	தொழிற்சாலை தரநிலை


சுழல் ரேடியல் துடிப்பு		வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும்	0.0035


எக்ஸ்-அச்சு மீண்டும் நிலை		எக்ஸ்-அச்சின் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Z- அச்சு மீண்டும் நிலை		Z அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Y- அச்சு மீண்டும் நிலை		Y அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.004


சி அச்சு மீண்டும் நிலை		சி-அச்சு நிலையான புள்ளியின் இடமாற்றத்தைக் கண்டறிந்து, குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்	20 வில் விநாடிகள்


சி அச்சு நிலை ரோட்டரி		சி-அச்சின் சீரற்ற நிலை துல்லியத்தைக் கண்டறியவும், குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய சுமார் 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் அமைப்புகளை சரிபார்க்கவும்	72 வில் விநாடிகள்


பவர் ஹெட் கிளம்பிங் பீட்		கூம்பு துடிப்பு	0.015

பவர் ஹெட் கிளம்பிங் பீட்		கிளம்பிங் அடித்தல்	0.01

வாடிக்கையாளர் எக்ஸ்/இசட்/ஒய் அச்சின் ஐஎஸ்ஓ அல்லது வி.டி 1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளலின் அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.
