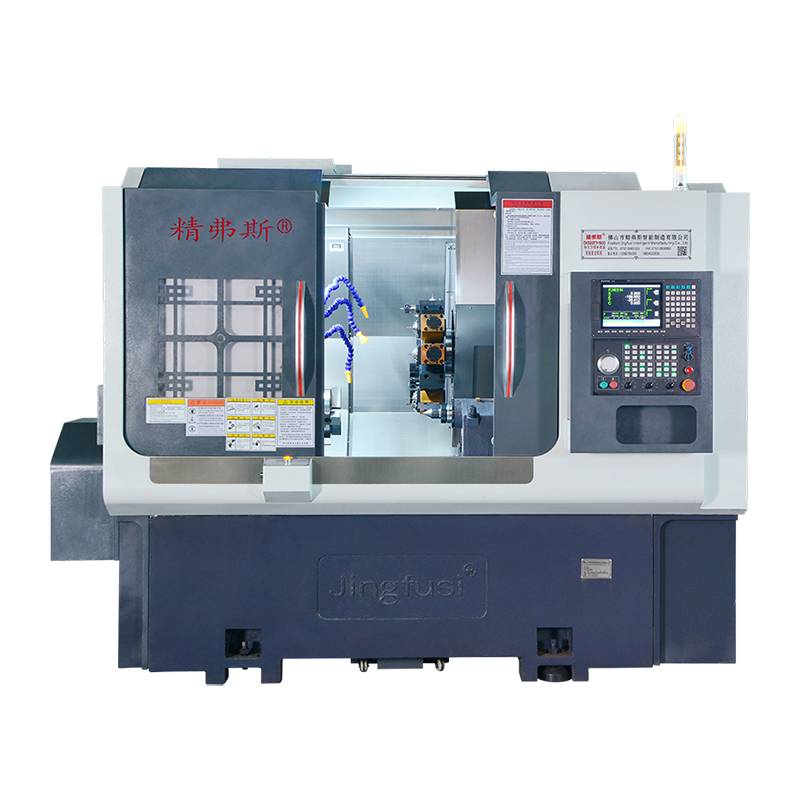

அரைக்கும் கலப்பு லேத் இயந்திரத்தை திருப்புதல்

ஜிங்ஃபுசி உயர் தரமான திருப்புமுனை அரைக்கும் கலப்பு லேத் இயந்திரம் அதன் வடிவமைப்பில் ஒரு நெகிழ்வான சுழல் வைத்திருக்கும் துணை பொறிமுறையை உள்ளடக்கியது, பகுதி செயலாக்கத்தின் போது விறைப்பை மேம்படுத்துகிறது. நேரடி கருவி மாற்ற அமைப்பு சிக்கலான கருவி மாற்ற நிரல்களின் தேவையை நீக்குகிறது மற்றும் கருவி மாற்றும் நேரத்தைக் குறைக்கிறது, இதன் விளைவாக பயனர்களுக்கான திறமையான செயலாக்கம் மற்றும் செலவு சேமிப்பு ஏற்படுகிறது. இந்த புதுமையான வடிவமைப்பு செயல்பாடுகளின் போது இயந்திரத்தின் ஒட்டுமொத்த நிலைத்தன்மையை மேம்படுத்துவதோடு மட்டுமல்லாமல், கருவி மாற்ற செயல்முறையையும் நெறிப்படுத்துகிறது, இதனால் எந்திர பணிப்பாய்வு பயனர்களுக்கு மிகவும் திறமையாகவும் பொருளாதார ரீதியாகவும் சாதகமானது.

மாதிரி:CK52DTY

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஜிங்ஃபுசிஸ் சப்ளையர்களிடமிருந்து திருப்பு அரைக்கும் கலப்பு லேத் இயந்திரம் திருப்புமுனை, அரைத்தல், துளையிடுதல், சலிப்பு, தட்டுதல் மற்றும் பல்வேறு செயல்பாடுகளை ஒற்றை, பல்துறை சாதனமாக உள்ளடக்கியது. இறுதி மற்றும் பக்க அரைத்தல், துளையிடுதல், தட்டுதல் மற்றும் கலப்பு செயலாக்கம் ஆகியவற்றை செயல்படுத்தும் திறன் கொண்ட இந்த இயந்திரம் குறிப்பாக சிக்கலான வடிவங்களுக்கு மிகவும் பொருத்தமானது மற்றும் துல்லியமான விவரக்குறிப்புகளைக் கோருகிறது. ரோட்டரி பகுதிகளின் விரிவான செயலாக்கத் தேவைகளைக் கையாள்வதில் இது சிறந்து விளங்குகிறது. இது விதிவிலக்கான துல்லியத்தை உறுதி செய்வதோடு மட்டுமல்லாமல் செயல்திறனையும் மேம்படுத்துகிறது, இறுதியில் எந்திர செயல்பாட்டில் செலவுக் குறைப்புக்கு வழிவகுக்கிறது.

அரைக்கும் கலப்பு லேத் இயந்திரத்தைத் திருப்புவதற்கான முக்கிய பண்புகள்:

1.அவெல் வடிவமைக்கப்பட்ட ஏற்பாடு போதுமான உள் இடத்துடன்.

2. உயர் துல்லியமான, தன்னிறைவான சுழல் அமைப்பு மற்றும் விரைவான ஹைட்ராலிக் ரோட்டரி அமைப்பின் ஒருங்கிணைப்பு, முதலிடம் வகிக்கும் செயல்திறனை உறுதி செய்கிறது.

3. இயந்திர கருவியின் அதிவேக திறன்களுக்கு உத்தரவாதம்.

4. சர்வோ மோட்டரின் மதிப்பில் தவறுகளை ஏற்படுத்துவதிலிருந்து மின் குறுக்கீடுகளைத் தூண்டுவது.

இயந்திர பயண வரைபடம்

தயாரிப்பு விவரங்கள்

அளவுரு பட்டியல்

உருப்படி	லேத் மாதிரி	அலகு	Ck52dty	Ck76dty	CK46DTY
செயலாக்க நோக்கம்	சுழலின் அதிகபட்ச சுழற்சி விட்டம்	மிமீ	Ø 700
	அதிகபட்ச திருப்புதல் வெளிப்புற வட்ட நீளம்	மிமீ	520
	அதிகபட்ச பார் விட்டம்	மிமீ	55 55	Ø 72	Ø 45
முதன்மை அச்சு	அதிகபட்ச சுழல் வேகம்	r/min	4200 (3500 அமைத்தல்)	3200 (2000 அமைத்தல்)	6000 (4500 அமைக்கவும்)
	சுழல் தலை வகை		A2 - 6	A2 -8	A2 - 5
	-துளை விட்டம் மூலம் சுழல்	மிமீ	66 66	Ø 86	Ø 56
தீவனம்	X/z/y அச்சு அதிகபட்ச பக்கவாதம்	மிமீ	260/500/± 60
	90 ° பவர் ஹெட் சுழல் மையத்தின் வழியாக செல்கிறது	மிமீ	30
	X/z/y அச்சின் அதிகபட்ச விரைவான இயக்கம்	எம்/என்	24 (அமைத்தல் 16)/ 24 (அமைத்தல் 16)/ 14 (அமைத்தல் 8)
	X/z/y அச்சு திருகு தடி	மிமீ	40
	X/z/y அச்சு ரோலர் டிராக்	மிமீ	35/45/35
சக்தி சிறு கோபுரம்	சக்தி சிறு கோபுரம் மாதிரி (சக்தி கோபுரம்)	பி.எம்.டி.	BMT55
	பவர் ஹெட் கோலட்	என்பது	ER32
	நிலையான கருவி வைத்திருப்பவர் அளவு	மிமீ	25x25
	துளை வைத்திருப்பவர் ஷாங்க் விட்டம்	மிமீ	Ø32
மின் இயந்திரங்கள்	பிரதான மோட்டார் சக்தி/முறுக்கு	Kw / nm	11 கிலோவாட்/மதிப்பிடப்பட்ட 72 என்.எம்	15 கிலோவாட்/மதிப்பிடப்பட்ட 98nm	7.5 கிலோவாட்/மதிப்பிடப்பட்ட 47 என்.எம்
	X/z/y அச்சு மோட்டார் சக்தி/முறுக்கு	Kw / nm	யாஸ்காவா 2.9 கிலோவாட் /18.6nm，optional புதிய தலைமுறை 3.1 கிலோவாட் /15 என்.எம்
	கோபுர பவர் ஹெட் மோட்டரின் சக்தி/முறுக்கு	Kw / nm	புதிய தலைமுறை 3.1 கிலோவாட்/15 என்.எம்
	கோபுர பவர் மோட்டரின் அதிகபட்ச வேகம்	r/min	6000 (அமைத்தல் 4000), பொதுவான வேகம் .4000
	பவர் ஹெட் மோட்டார் சக்தி/முறுக்கு	Kw / nm	3.1 கிலோவாட்/15 என்.எம்
	மோட்டார் மாற்றும் சிறு கோபுரம் கருவியின் சக்தி/முறுக்கு	Kw / nm	புதிய தலைமுறை 1.0 கிலோவாட் /3.1 என்.எம்
டெயில்ஸ்டாக்	டெயில்ஸ்டாக் ஸ்ட்ரோக்	மிமீ	520
	டெயில்ஸ்டாக்கின் அதிகபட்ச ஹைட்ராலிக் ஸ்ட்ரோக்	மிமீ	100
	டெயில்ஸ்டாக் மேல் ஊசி கூம்பு துளை டேப்பர்	எம்.கே.	MOHS 5#
	நுனி மற்றும் சக் இடையே அதிகபட்ச தூரம்	மிமீ	690
மற்றொன்று	சுழல் பொருத்துதல் பிரேக் சாதனம்		ஹைட்ராலிக், விருப்ப நிரல்படுத்தக்கூடிய
	படுக்கை சாய்வு	°	30 ° அல்லது 15 °
	இயந்திர கருவி நீளம் x அகலம் x உயரம்	மிமீ	2500x1680x1900
	முழு இயந்திரத்தின் மொத்த எடை	கிலோ	5000 கிலோ
	மொத்த சக்தி	கிலோவாட்	20
	சராசரி மின் நுகர்வு	Kw / h	3
