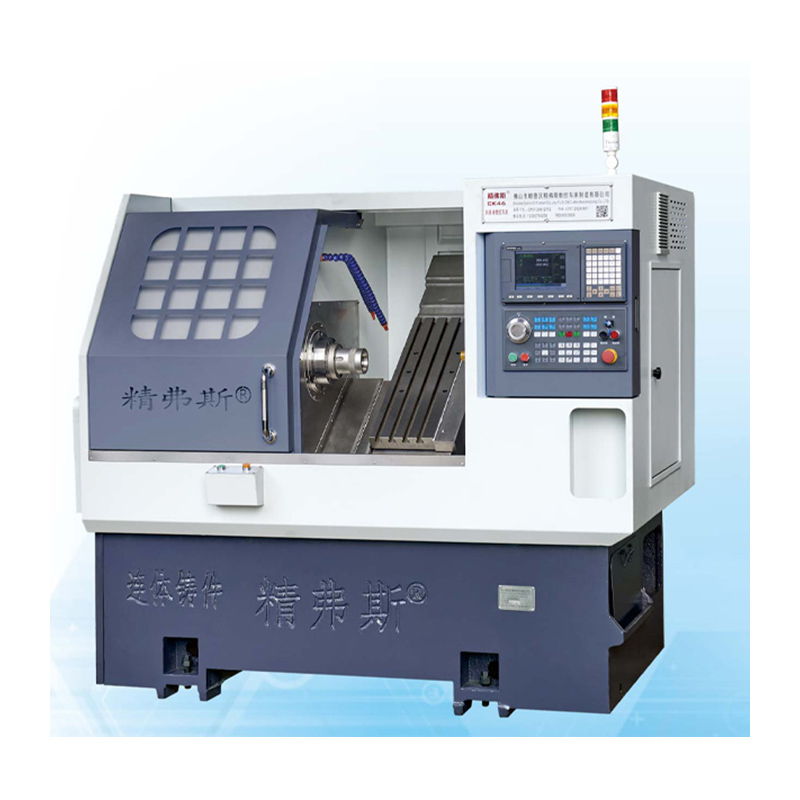

திருப்புமுனையான கலவை சி.என்.சி லேத்

ஜிங்ஃபுசி ® டர்னிங்-மிங் காம்பவுண்ட் சி.என்.சி லேத்தின் வரையறுக்கும் அம்சம் அதன் பாறை-திட மற்றும் நெகிழ்திறன் கட்டுமானமாகும். இது மிகவும் தேவைப்படும் பணிச்சுமைகளைப் பொருட்படுத்தாமல், அசைக்க முடியாத துல்லியம் மற்றும் நிலையான செயல்திறனை பராமரிக்கிறது என்பதை இது உறுதி செய்கிறது. ஒரு கனரக படுக்கை மற்றும் நேரியல் வழிகாட்டி தண்டவாளங்களைப் பெருமைப்படுத்தும் இந்த இயந்திரம் நீண்ட ஆயுளுக்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் அனைத்து எதிர்பார்ப்புகளையும் மிஞ்சும் நம்பகமான விளைவுகளை வழங்குகிறது.

மாதிரி:CK76DTY

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

திருப்புமுனையான கலவை சி.என்.சி லேத் உற்பத்தி அறிமுகம்

ஜிங்ஃபுசி உற்பத்தியாளரால் வழங்கப்பட்ட உயர்தர திருப்புமுனையான கலவை சி.என்.சி லேத் துல்லியமான எந்திரம் மற்றும் புனையலுக்கான இறுதி தீர்வாகும்.

அடிப்படையில், நவீன உற்பத்தி செயல்முறைகளின் கடுமையை சமாளிக்க இணையற்ற துல்லியம், செயல்திறன் மற்றும் பல்துறைத்திறன் ஆகியவற்றை வழங்குவதே இந்த அதிநவீன திருப்புமுனை-மிங் காம்பவுண்ட் சி.என்.சி லேத் நிறுவனத்தின் முக்கிய மதிப்பு. எங்கள் சி.என்.சி மில்-டர்ன் லேத் லேத் அதிநவீன தொழில்நுட்பத்தைப் பயன்படுத்தி துல்லியமாகவும் விரைவாகவும் திருப்புதல், அரைத்தல், துளையிடுதல் மற்றும் தட்டுதல் போன்ற பல்வேறு செயல்பாடுகளைச் செய்ய பயன்படுத்துகிறது.

அது மட்டுமல்லாமல், செயலாக்கத்தின் போது வேகமான மற்றும் துல்லியமான வெட்டு வேகத்தை உறுதி செய்வதற்காக திருப்புதல்-மானிங் கலவை சி.என்.சி லேத் அதிவேக சுழல் மோட்டார் பொருத்தப்பட்டுள்ளது. சிக்கலான எந்திர பணிகளில் இந்த அம்சம் குறிப்பாக முக்கியமானது, ஏனெனில் இது அதிக துல்லியத்தை பராமரிக்கும் போது உற்பத்தி சுழற்சி நேரத்தை கணிசமாகக் குறைக்கும்.

மேலும் என்னவென்றால், இந்த இயந்திர கருவியின் உள்ளமைக்கப்பட்ட சி.என்.சி கட்டுப்பாட்டு அமைப்பு ஒரு பயனர் நட்பு வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது புதிய மற்றும் அனுபவம் வாய்ந்த ஆபரேட்டர்கள் எந்திர அமைப்பு மற்றும் செயல்பாட்டை முடிப்பதை எளிதாகவும் வேகமாகவும் ஆக்குகிறது. இந்த அம்சம் பட்டறைகள், சிறு வணிகங்கள் மற்றும் பெரிய உற்பத்தி ஆலைகளுக்கு கூட சிறந்த தேர்வாக அமைகிறது.

திருப்புமுனையான கலவை சி.என்.சி லேத்தின் மற்றொரு சிறப்பம்சம் அதன் சக்திவாய்ந்த செயலாக்க திறன்கள். படுக்கையில் அதன் பெரிய ஊசலாட்டமும், மையங்களுக்கு இடையில் பெரிய தூரமும் இருப்பதால், எந்தவொரு எந்திரத் தேவைகளையும் பூர்த்தி செய்ய பல்வேறு அளவுகள் மற்றும் வடிவங்களின் பெரிய பணிப்பூறுகளை எளிதில் கையாள முடியும்.

திருப்புமுனையான கலவை சி.என்.சி லேத் அளவுரு பட்டியல்

உருப்படி	லேத் மாதிரி	அலகு	CK46DTY	Ck52dty
செயலாக்க நோக்கம்	சுழலின் அதிகபட்ச சுழற்சி விட்டம்	மிமீ	Ø 600
	அதிகபட்ச திருப்புதல் வெளிப்புற வட்ட நீளம்	மிமீ	300
	அதிகபட்ச பார் விட்டம்	மிமீ	Ø 45	55 55
முதன்மை அச்சு	அதிகபட்ச சுழல் வேகம்	r/min	6000 (4500 அமைத்தல்)	4200 (3500 அமைத்தல்)

	சுழல் தலை வகை		A2-5	A2-6
	-துளை விட்டம் மூலம் சுழல்	மிமீ	Ø 56	66 66
தீவனம்	X/z/y அச்சு அதிகபட்ச பக்கவாதம்	மிமீ	800/400/± 60


	90 ° பவர் ஹெட் சுழல் மையத்தின் வழியாக செல்கிறது	மிமீ	60
	X/z/y அச்சின் அதிகபட்ச விரைவான இயக்கம்	எம்/என்	24 (அமைத்தல் 18) / 24 (அமைத்தல் 18) / 15 (அமைத்தல் 12)
	X/z/y அச்சு திருகு தடி	மிமீ	32/32/32
	X/z/y அச்சு ரோலர் டிராக்	மிமீ	35/35/35
சக்தி சிறு கோபுரம்	சக்தி சிறு கோபுரம் மாதிரி (சக்தி கோபுரம்)	பி.எம்.டி.	BMT45 ， விருப்பமான BMT55

	பவர் ஹெட் கோலட்	என்பது	ER25
	நிலையான கருவி வைத்திருப்பவர் அளவு	மிமீ	25x25
	துளை வைத்திருப்பவர் ஷாங்க் விட்டம்	மிமீ	Ø25
டெயில்ஸ்டாக்	பிரதான மோட்டார் சக்தி/முறுக்கு	Kw / nm	7.5 கிலோவாட்/மதிப்பிடப்பட்ட 47 என்.எம்	11 கிலோவாட்/மதிப்பிடப்பட்ட 72 என்.எம்


	X/z/y அச்சு மோட்டார் சக்தி/முறுக்கு	Kw / nm	யாஸ்காவா 1.8 கிலோவாட்/11.5 என். விருப்பமான புதிய தலைமுறை 2.4 கிலோவாட்/மதிப்பிடப்பட்ட 11.5nm
	கோபுர பவர் மோட்டரின் அதிகபட்ச வேகம்	r/min	80000 ° (பவர் ஹெட் ≤7000 மாற்றம் ， 90 ° பவர் ஹெட் ≤6000 மாற்றம்)
	பவர் ஹெட் மோட்டார் சக்தி/முறுக்கு	Kw / nm	8.5 கிலோவாட்/மதிப்பிடப்பட்ட 16.5nm
	மோட்டார் மாற்றும் சிறு கோபுரம் கருவியின் சக்தி/முறுக்கு	Kw / nm	புதிய தலைமுறை 1.0 கிலோவாட் /3.1 என்.எம்
மற்றொன்று	சுழல் பொருத்துதல் பிரேக் சாதனம்		ஹைட்ராலிக் அழுத்தம்


	படுக்கை சாய்வு	°	35 °
	இயந்திர கருவி நீளம் x அகலம் x உயரம்	மிமீ	2200x1500x1900
	முழு இயந்திரத்தின் மொத்த எடை	கிலோ	3900 கிலோ
	மொத்த சக்தி	கிலோவாட்	15
	சராசரி மின் நுகர்வு	Kw / h	3

இயந்திர கருவி துல்லியம்

இயந்திர துல்லியம், ஜிங்ஃபஸ் காரணி தரநிலை
முக்கிய சோதனை உருப்படி	திட்ட வரைபடம்	தொழிற்சாலை தரநிலை


சுழல் ரேடியல் துடிப்பு		வெளிப்புற கூம்பின் ரன்அவுட்டைக் கண்டறியவும்	0.0035


எக்ஸ்-அச்சு மீண்டும் நிலை		எக்ஸ்-அச்சின் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Z- அச்சு மீண்டும் நிலை		Z அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.003


Y- அச்சு மீண்டும் நிலை		Y அச்சில் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும். குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்.	0.004


சி அச்சு மீண்டும் நிலை		சி-அச்சு நிலையான புள்ளியின் இடமாற்றத்தைக் கண்டறிந்து, குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் நிலைப்பாட்டைக் கண்டறியவும்	20 வில் விநாடிகள்


சி அச்சு நிலை ரோட்டரி		சி-அச்சின் சீரற்ற நிலை துல்லியத்தைக் கண்டறியவும், குறிப்பு: முதலில் குளிர் இயந்திரம் மற்றும் சூடான இயந்திரத்தின் பிழையை ஈடுசெய்ய சுமார் 50 மடங்கு கணிக்கவும், பின்னர் மீண்டும் மீண்டும் அமைப்புகளை சரிபார்க்கவும்	72 வில் விநாடிகள்


பவர் ஹெட் கிளம்பிங் பீட்		கூம்பு துடிப்பு	0.015

பவர் ஹெட் கிளம்பிங் பீட்		கிளம்பிங் அடித்தல்	0.01

வாடிக்கையாளர் எக்ஸ்/இசட்/ஒய் அச்சின் ஐஎஸ்ஓ அல்லது வி.டி 1 துல்லியத்தை சோதிக்க விரும்பினால், அது ஒப்பந்தத்தை எழுதும் நேரத்தில் தீர்மானிக்கப்படும். ஜிங்ஃபுசி தொழிற்சாலையின் ஆரம்ப ஏற்றுக்கொள்ளலின் அதே நேரத்தில் வாடிக்கையாளர் இந்த உருப்படியை சோதிக்க வேண்டும்.
